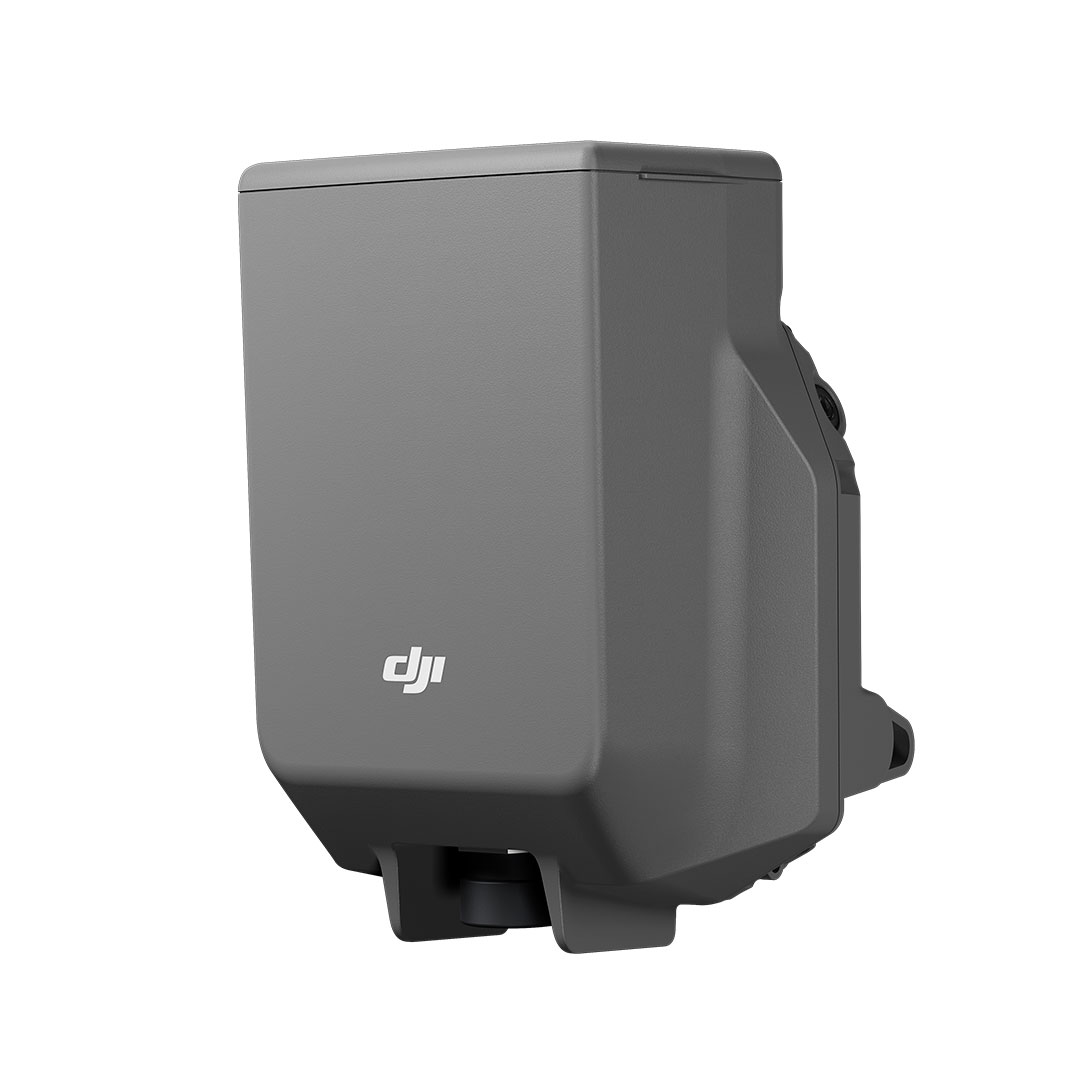

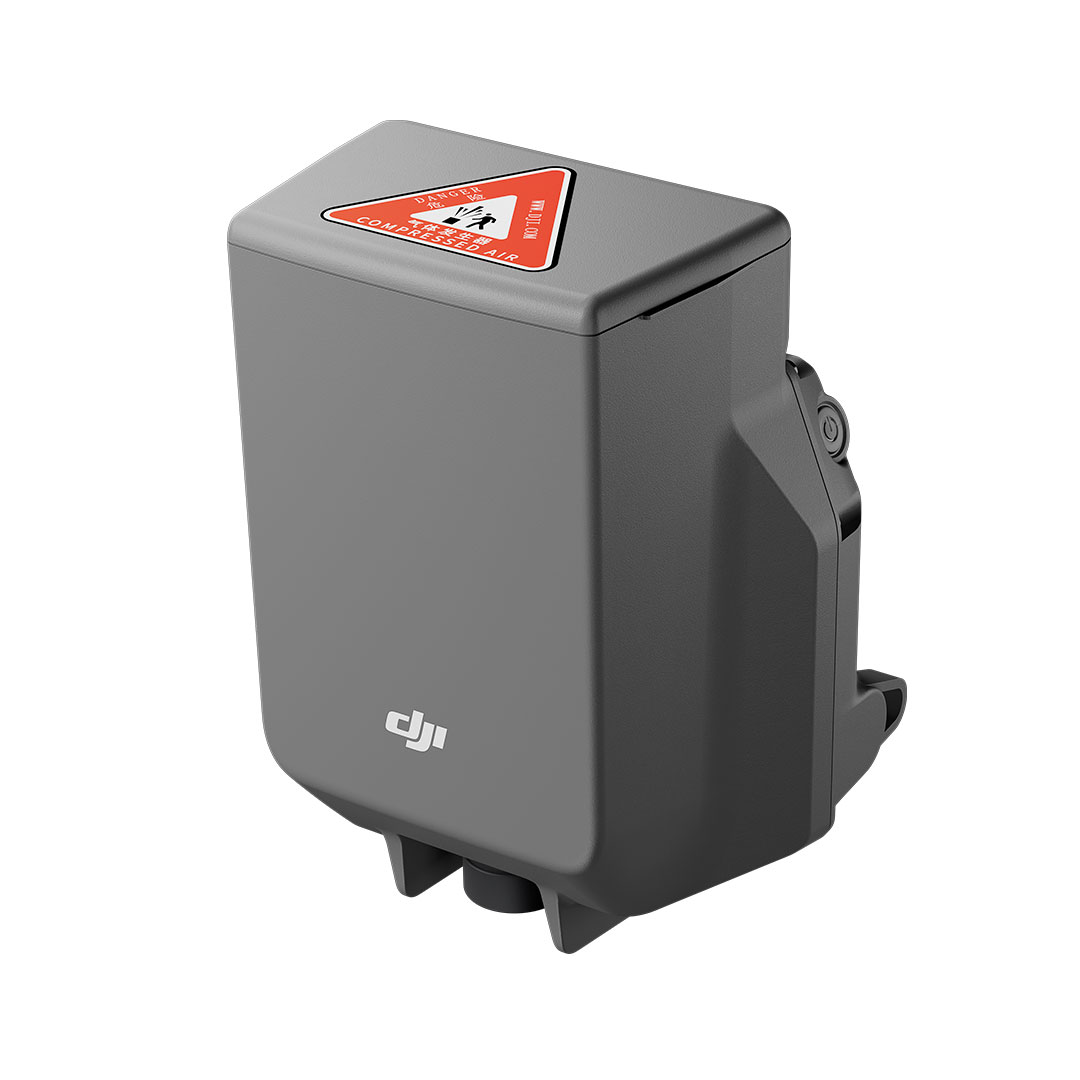

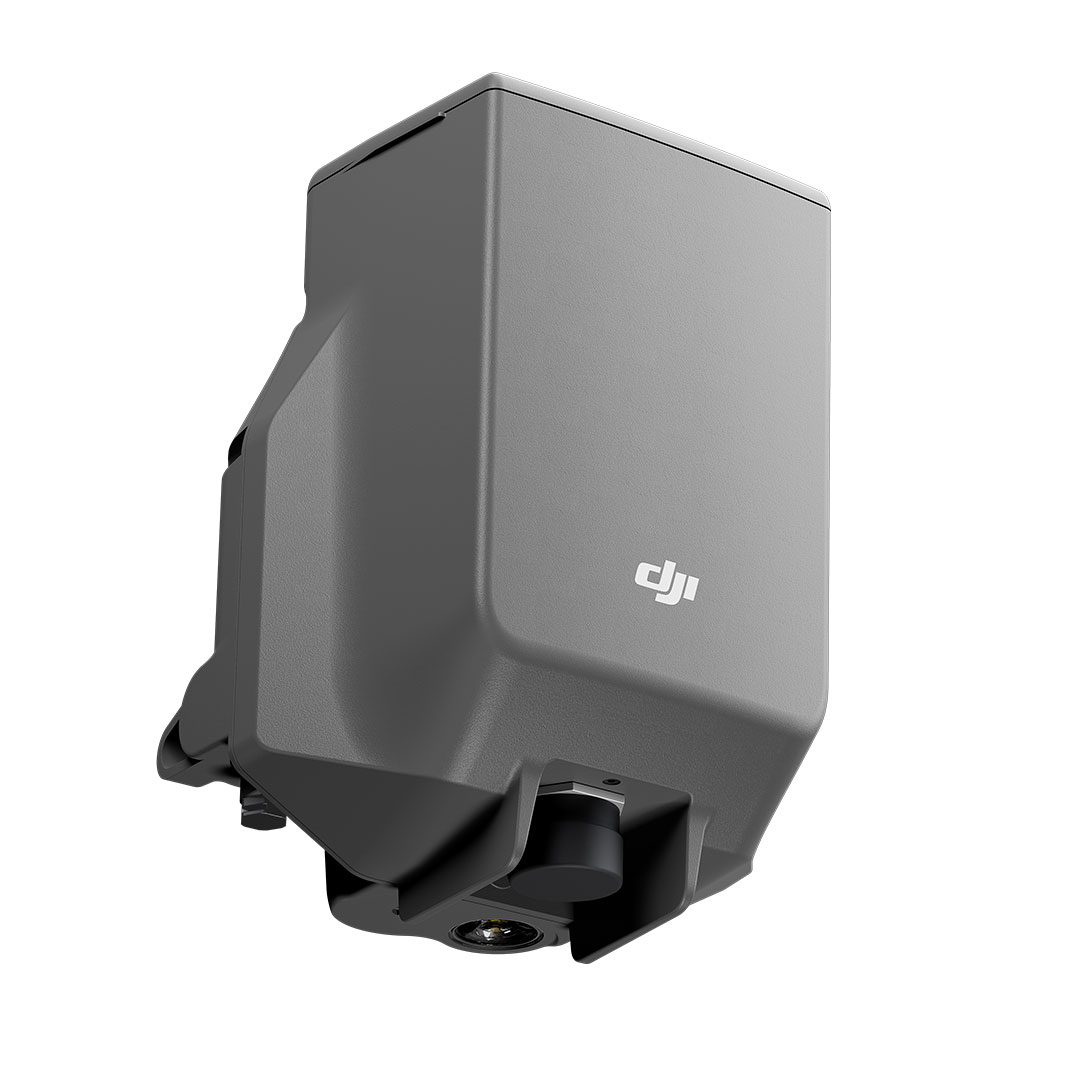

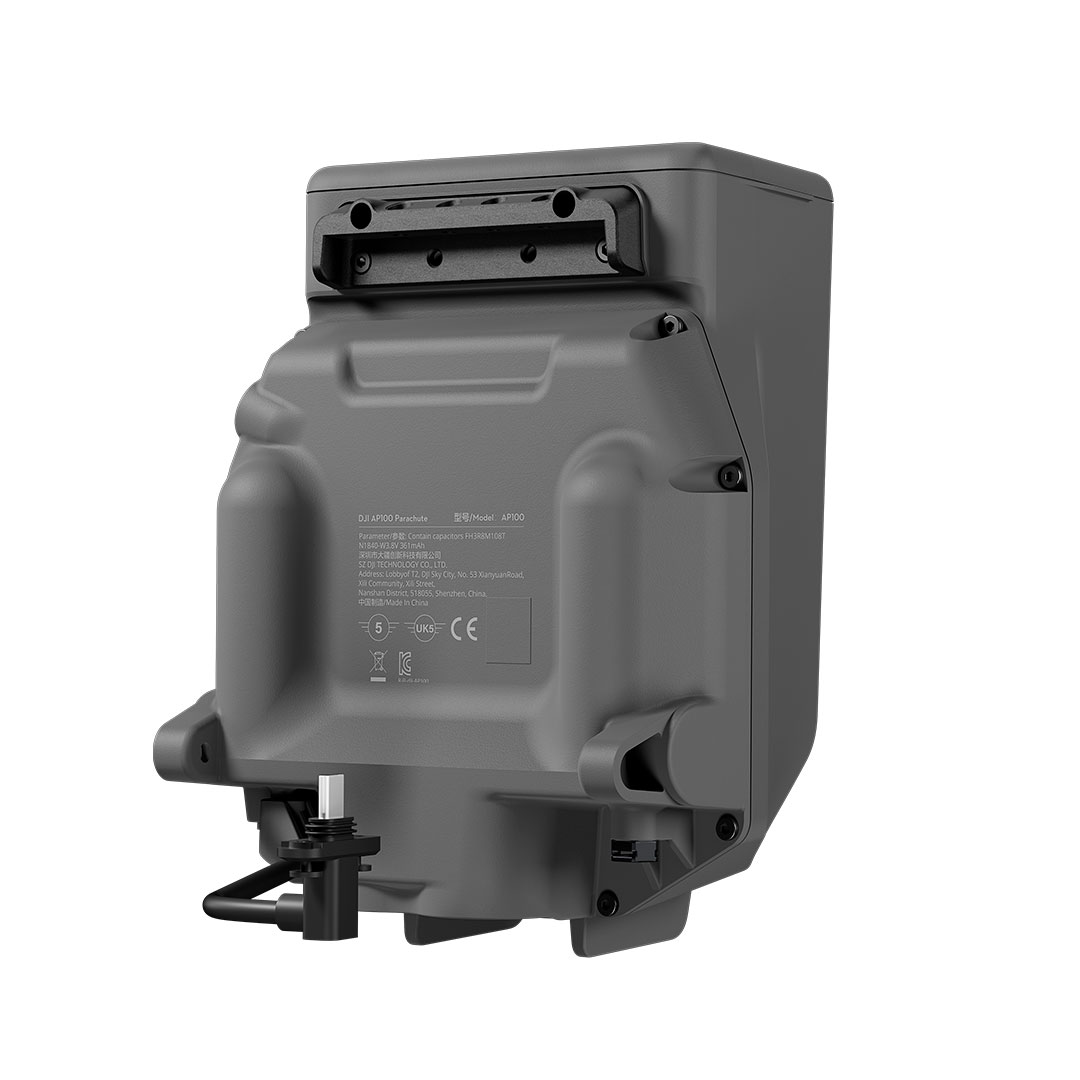

Парашют DJI AP100 для дрона Matrice 400

Особенности парашюта DJI AP100 для Matrice 400

Парашют DJI AP100 для Matrice 400^[1] обеспечивает безопасное выполнение полётов в соответствии с требованиями C5/UK5 и C6/UK6^[2]. Оснащён независимым источником питания и полностью резервированной системой связи. Поддерживается как ручное, так и автоматическое раскрытие парашюта.

Время срабатывания составляет менее 600 мс^[3], а скорость снижения – менее 5 м/с^[4], что помогает защитить квадрокоптер, полезную нагрузку, людей или объекты на земле**.

Европейские стандарты качества парашюта DJI AP100 для выполнения полётов в соответствии с требованиями EASA C5/C6^[2] | CAA UK5/UK6^[2]

Дрон Matrice 400 ^[1] оснащенный с парашютом DJI AP100  соответствует требованиям Европейского агентства по безопасности полётов (EASA) для операций C5/C6 и требованиям Управления гражданской авиации Великобритании (CAA) для операций UK5/UK6 ^[2]. Это позволяет выполнять полёты в рамках стандартных сценариев, включая полёты над населёнными районами (STS-01) и полёты за пределами прямой видимости (BVLOS, STS-02)^[5].

Самодиагностика и двойное резервирование системы DJI AP100 для Matrice 400

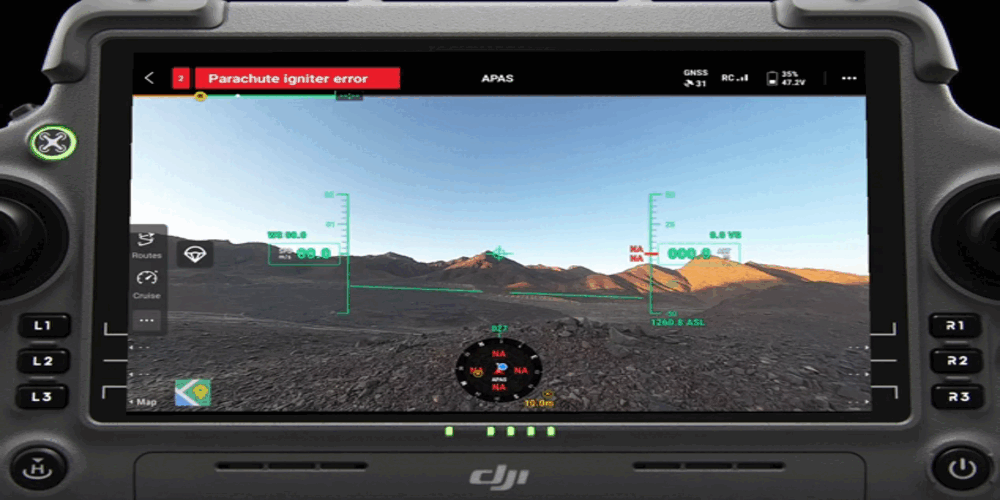

Непрерывная самодиагностика

С момента включения Matrice 400 и на протяжении всего полёта парашют непрерывно контролирует состояние газогенератора и каналов связи. При возникновении неисправности соответствующие предупреждения в режиме реального времени отображаются в системе управления состоянием (HMS) приложения DJI Pilot 2, обеспечивая безопасную эксплуатацию.

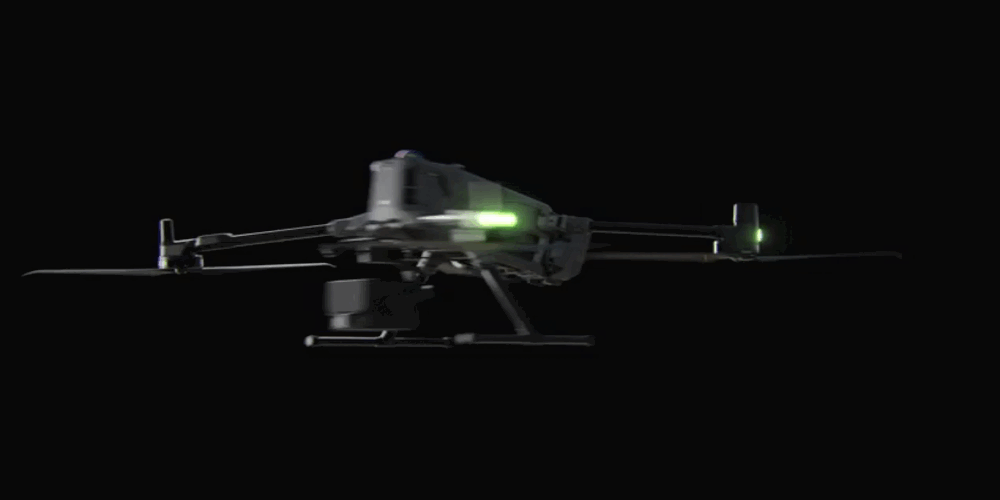

Интеллектуальные алгоритмы и проверка резервирования

Парашют оснащён независимой системой управления полётом и собственными датчиками, включая IMU, благодаря чему представляет собой автономный модуль безопасности. Интеллектуальные алгоритмы в режиме реального времени постоянно сопоставляют данные дрона и парашютной системы, обеспечивая взаимную проверку и значительно снижая риск непреднамеренного раскрытия парашюта.

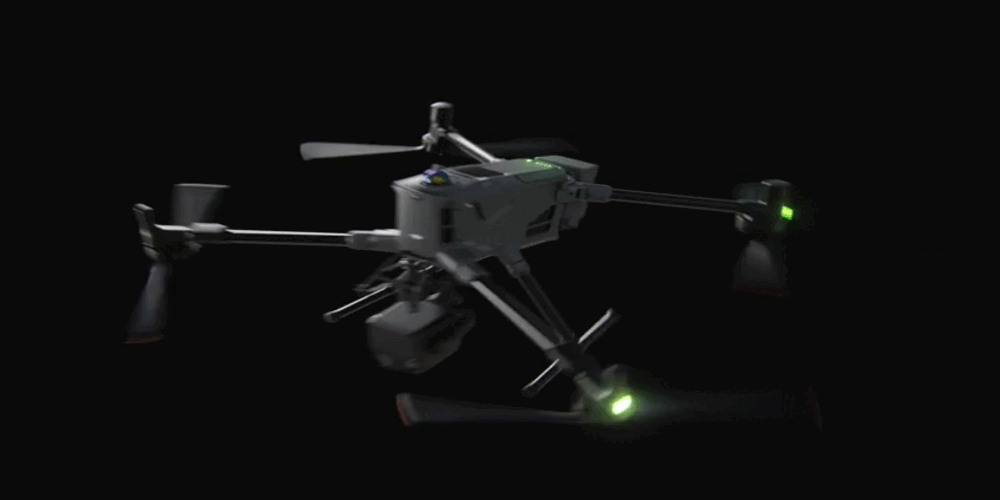

Независимое питание

Встроенные два конденсатора обеспечивают до 1 часа работы от резервного источника питания^[6]. Это позволяет системе непрерывно контролировать положение дрона и обеспечивать автоматическое раскрытие парашюта без зависимости от основного источника питания дрона или активного подключения к E-Port.

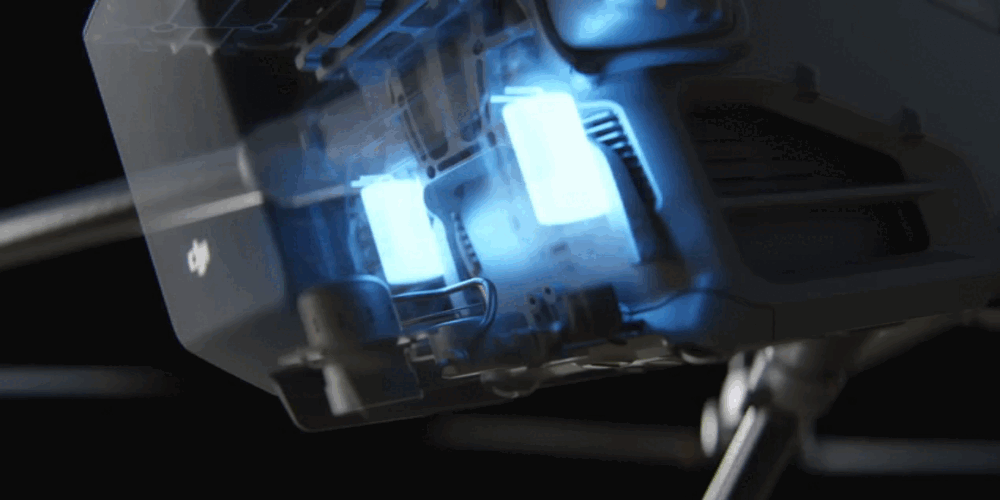

Мгновенное отключение двигателей

При срабатывании независимая система прекращения полёта (FTS) отключает питание двигателей в течение 600 мс^[3], останавливая вращение пропеллеров до выброса парашюта и предотвращая их запутывание с парашютом.

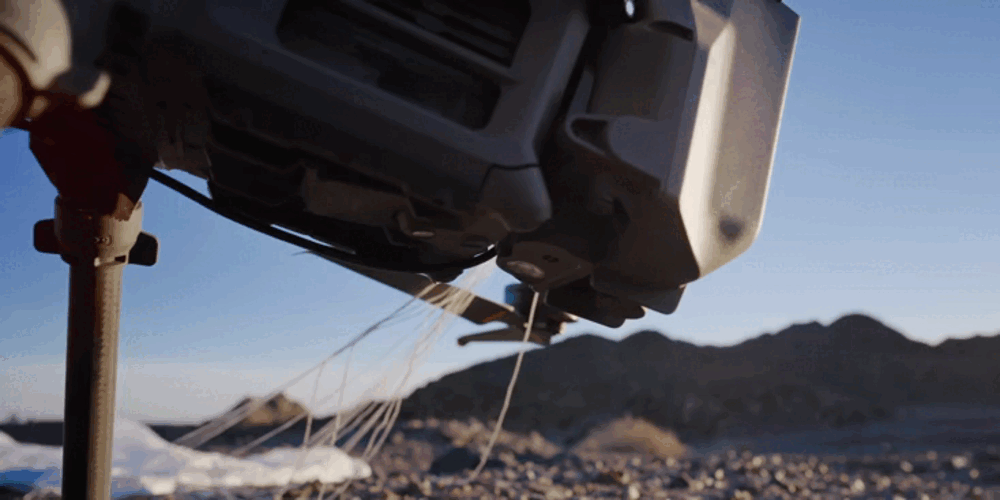

Звуковое и визуальное оповещение

После раскрытия парашютная система непрерывно подаёт громкий звуковой сигнал и включает яркие мигающие световые индикаторы в течение примерно 1 часа^[6]. Это предупреждает людей на земле о необходимости покинуть зону падения и помогает оператору быстро обнаружить и найти оборудование.

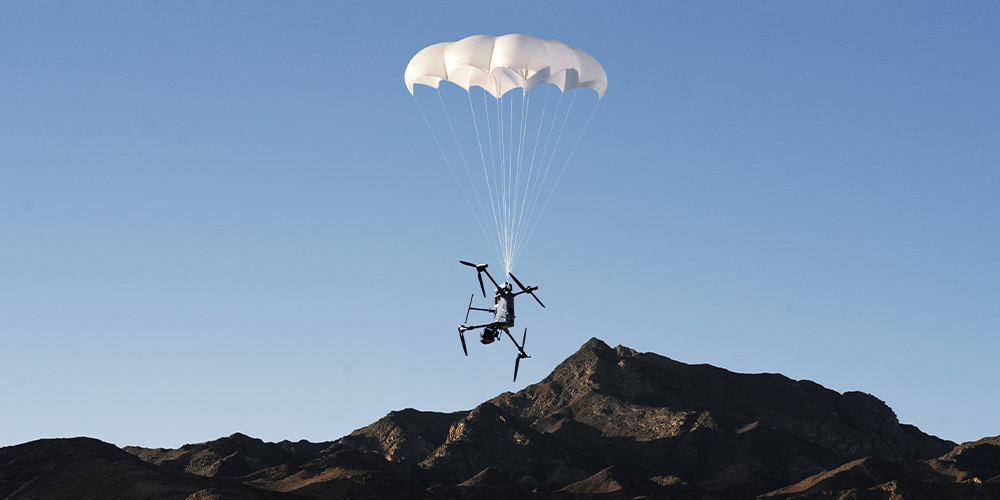

Быстрое раскрытие парашюта DJI AP100 для Matrice 400 и снижение силы удара

Время автоматического срабатывания: ≤ 600 мс^[3]

Стабилизированная скорость снижения: ≤ 5 м/с^[4]

Высота раскрытия парашюта: ≥ 30 м^[7]

Автоматическое развертывание

Автоматически выполняет развертывание при обнаружении аномалий в пространственном положении или скорости полёта^[7]. В ЕС, Великобритании и других странах/регионах система срабатывает, когда дрон нарушает границу геозоны (Geocaging) ^[8], заданную в DJI Pilot 2.

Ручное развертывание

Запустить развертывание можно с помощью экранного ползунка в DJI Pilot 2. В ЕС, Великобритании и других странах или регионах удалённое развертывание также доступно через страницу Flight Termination System (FTS) в DJI FlyghtHub 2^[9] с использованием серийного номера (SN) квадрокоптера и кода подтверждения (требуются DJI Cellular Dongle 2^[10] и подключение 4G).

Лёгкая конструкция и совместимость с транспортировочным кейсом дрона

Лёгкая конструкция парашюта DJI AP100

При весе около 935 гр парашют практически не влияет на максимальную взлётную массу Matrice 400, которая составляет 15,8 кг, при этом сокращение времени полёта составляет всего около 6 минут ^[11].

Удобное хранение парашюта DJI AP100

Конструкция с креплением в задней части дрона не мешает замене аккумуляторов и установке полезной нагрузки. Matrice 400 можно помещать непосредственно в транспортировочный кейс с установленным парашютом, что сокращает время подготовки к работе в полевых условиях**.

Надёжная работа в сложных условиях

Парашют имеет тот же класс защиты IP55, что и Matrice 400 ^[12], и надёжно работает в сложных условиях, в том числе при сильной запылённости и дожде. Стабильная работа также обеспечивается в широком диапазоне температур от −20 до 50 °C, что позволяет системе сохранять стабильные характеристики как в жарких, так и в холодных условиях.

Где купить парашют DJI AP100 для Matrice 400 ?

ТОО "АЛСИ-АЗИЯ-СИСТЕМ официальный представитель DJI Enterprise на территории Республики Казахстан.

Для приобретения парашюта DJI AP100 для Matrice 400 позвоните нашим менеджерам по телефону +7 (727) 390 70 15 или напишите на почту sales@drone.com.kz.

* Все изображения и видеоматериалы продукции на этой странице представлены исключительно в ознакомительных целях. Фактический внешний вид продукции может отличаться.

** При эксплуатации DJI Matrice 400 с парашютом страховочный трос подвеса должен быть надёжно закреплён на разъёме подвеса (Gimbal Connector). Подробнее см. раздел FAQ на официальном сайте парашюта DJI AP100.

1. Для обеспечения беспрепятственного раскрытия парашюта и предотвращения ложных срабатываний системы обнаружения препятствий DJI Matrice 400 автоматически отключает нижние и задние радиолокационные датчики миллиметрового диапазона (mmWave) после установки DJI AP100 Parachute. В результате возможности платформы по обнаружению небольших препятствий в этих направлениях будут ограничены. Обращайте внимание на окружающую обстановку во время полёта и избегайте препятствий вручную для обеспечения безопасности полёта. Функция радиолокационного обнаружения миллиметрового диапазона может быть недоступна или иметь ограничения в некоторых странах и регионах. Подробнее см. местные законы и нормативные требования.

2. Установка DJI AP100 Parachute на уже имеющийся Matrice 400 обеспечивает соответствие требованиям безопасности для выполнения операций C5 или UK5 (применимо к стандартному сценарию STS-01). Для соответствия требованиям C6 или UK6 (применимо к стандартному сценарию STS-02) рекомендуется приобрести сертифицированный комплект DJI Matrice 400 (C6) Worry-Free Plus Combo.

3. Измерено в контролируемых лабораторных условиях. При зависании DJI Matrice 400 с работающими пропеллерами измерялся общий интервал времени от момента подачи сигнала на систему прекращения полёта (FTS) до подтверждения полной остановки роторов и последующей подачи электрического сигнала на газогенератор. Данные приведены исключительно для справки. Фактические показатели могут отличаться в зависимости от условий окружающей среды, характера использования и версии прошивки.

4. Измерено в безветренных условиях при температуре 25 °C (77 °F), на высоте от 30 до 500 м, при взлёте DJI Matrice 400 с максимальной взлётной массой 15,8 кг. Данные приведены исключительно для справки. Фактические показатели могут отличаться в зависимости от условий окружающей среды, характера использования и версии прошивки.

5. Согласно нормативным требованиям Европейского агентства по безопасности полётов (EASA), стандартный европейский сценарий (STS) представляет собой заранее определённый сценарий выполнения полётов. Для выполнения операции, подпадающей под STS, оператору не требуется получать отдельное разрешение на выполнение полётов. Поэтому в первую очередь необходимо проверить, может ли планируемая операция выполняться в рамках STS. Если это возможно, достаточно подать декларацию в национальный авиационный орган (NAA) государства регистрации.

STS-01 (соответствующий классу C5/UK5) применяется к операциям в пределах прямой видимости (VLOS), выполняемым над контролируемой наземной зоной в населённой местности. DJI AP100 Parachute, являясь комплектом дополнительного оборудования, включающим систему прекращения полёта (FTS), позволяет соответствующему воздушному судну соответствовать требованиям C5/UK5.

STS-02 (соответствующий классу C6/UK6) применяется к операциям за пределами прямой видимости (BVLOS), выполняемым с использованием наблюдателей воздушного пространства (Airspace Observers) над контролируемой наземной зоной.

Приведённая выше информация является кратким руководством. Для получения полной информации обратитесь к официальному сайту EASA.

6. Измерено при температуре 25 °C (77 °F), когда парашют находится в заводском состоянии, либо когда парашют подключён к воздушному судну и используется в полётах общей продолжительностью более 30 минут каждый месяц. Данные приведены исключительно для справки. Фактические показатели могут отличаться в зависимости от условий окружающей среды, характера использования и версии прошивки.

7.

a. Минимальная эффективная высота раскрытия DJI AP100 Parachute составляет 30 м (минимальная вертикальная высота, необходимая парашюту для стабилизации снижения воздушного судна со скоростью менее 5 м/с). При раскрытии ниже 30 м парашют всё равно будет выброшен, однако он может не успеть полностью наполниться и обеспечить достаточное снижение скорости снижения. Парашют не раскрывается, если воздушное судно не совершило взлёт.

b. Значение 30 м было измерено в безветренных условиях при температуре 25 °C (77 °F), на высоте менее 500 м, при взлёте DJI Matrice 400 с максимальной взлётной массой 15,8 кг. Данные приведены исключительно для справки. Фактические показатели могут отличаться в зависимости от условий окружающей среды, характера использования и версии прошивки.

c. Парашют автоматически раскрывается при обнаружении аномального положения или скорости воздушного судна. Однако для снижения риска повреждения находящегося поблизости оборудования или имущества вследствие раскрытия парашюта на близком расстоянии автоматическое раскрытие отключается при выполнении любого из следующих условий:

воздушное судно находится в радиусе 10 м от точки Home Point, а его относительная высота находится в пределах 15 м выше или ниже Home Point;

при включённом режиме очистки (Cleaning Mode) воздушное судно находится в радиусе 10 м от точки Home Point, а его относительная высота находится в пределах 15 м выше Home Point.

8. Функция геозонирования (Geocaging) поддерживается в следующих странах и регионах: государствах — членах ЕС (Австрия, Бельгия, Болгария, Хорватия, Кипр, Чехия, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция), Великобритании, Норвегии, Исландии, Швейцарии, Лихтенштейне, Сербии и Грузии.

9. Развёртывание системы прекращения полёта (FTS) посредством DJI FlightHub 2 поддерживается в следующих странах и регионах: государствах — членах ЕС (Австрия, Бельгия, Болгария, Хорватия, Кипр, Чехия, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция), Великобритании, Норвегии, Исландии, Швейцарии, Лихтенштейне, Сербии и Грузии. Для доступа к интерфейсу системы прекращения полёта (FTS) перейдите по адресу: https://fh.dji.com/fts/index.html#/.

10. DJI Matrice 400 поддерживает установку двух устройств DJI Cellular Dongle 2. Если используется только одно устройство, установите его в отсек 4G-1, чтобы обеспечить нормальную работу функции 4G. Сервис Enhanced Transmission 4G недоступен в некоторых странах и регионах. Для получения дополнительной информации обратитесь к местному дилеру.

11. Измерения проводились при полёте дрона вперёд с постоянной скоростью 10 м/с в безветренных условиях на уровне моря с установленными H30T и парашютом AP100 (общая масса 11 605 г) до выполнения вынужденной посадки вследствие полного разряда аккумулятора. Приведённые данные предназначены исключительно для справки. Фактические результаты могут отличаться в зависимости от условий окружающей среды, характера использования и версии прошивки.
