Программное обеспечение UgCS

UgCS - профессиональное программное обеспечение для автоматизации планирования аэрофотосъемки, картографирования, удобного управления БПЛА, обработки и анализа снимков, и пр.

• Основные преимущества UgCS
• Возможности программы UgCS
• Поддерживаемые UgCS модели дронов
• Версии лицензии UgCS
• Минимальные требования к системе

• Автоматический набор инструментов LiDAR
• Отслеживание рельефа местности
• Импорт маршрута из файлов KML или CSV
• Фотограмметрия
• Вертикальное сканирование
• Картографирование, модели SAR
• Импорт пользовательских карт и данных о рельефе местности
• Прямая трансляция видеопотока с геометками
• Работа в автономном режиме

• Автоматизированное планирование миссий дрона, встроенные инструменты фотограмметрии и геотегирования, импорт цифровой модели рельефа (DEM) и файлов KML позволяет настраивать карты, а возможность замены батареи при длительных маршрутах делает UgCS эффективным решением для съемки больших территорий.

Основные преимущества UgCS

Экономия времени и денег

• Больше нет необходимости использовать несколько программ - программное обеспечение UgCS универсально и поддерживает большинство беспилотников
• Импортируйте и создавайте маршруты из KML-данных и экономьте более 50% своего времени
• Проверить полученные данные можно объединив изображения с помощью программы автономной обработки UgCS Mapper
• Повышение производительности съемки
• С помощью встроенной функции автоматического планирования фотограмметрических работ производительность сбора данных увеличивается в 2 раза.
• Планирование и выполнение полетов без подключения к Интернету даже в отдаленной местности благодаря возможности кэширования карт в автономном режиме
• Выполнение полетов по продолжительным маршрутам, с возможностью возобновления полета с определенной маршрутной точки после замены батареи
• Высокая степень безопасности полетов
• Высокая точность и безопасность полетов с учетом рельефа местности благодаря предустановленным или импортируемым более точным данным ЦМР.
• Для выполнения полетов в соответствии с нормативными требованиями отрегулируйте допустимую дальность полета и запрещенные для полетов зоны.

Возможности программы UgCS

Настройка карты | Использование в автономном режиме

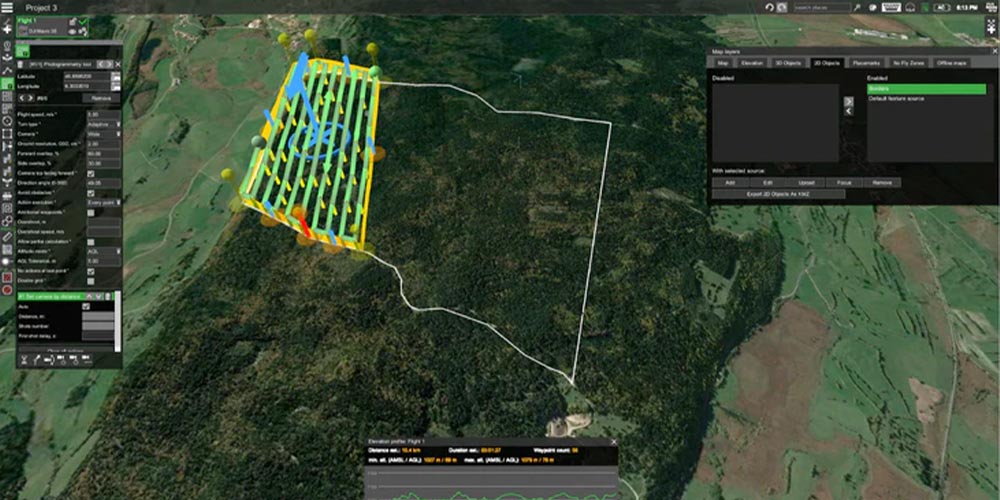

Создание маршрутов из KML-файлов

KML-файлы с указанием границ участка съемки можно импортировать в UgCS для установки точного местоположения съемки. Сегменты "LineString" KML-файла будут импортированы как простой маршрут Waypoint. Сегмент "LinearRing" будет импортирован как маршрут типа ""Area scan", "Photogrammetry" или "Perimeter".

Планирование съемок с учетом рельефа местности

C UgCS можно планировать миссии в режиме Terrain-following - это позволяет дрону, летающему на небольшой высоте, автоматически поддерживать постоянную высоту полета над землей.

Импорт ЦМР для безопасного планирования миссий

Рельеф местности постоянно меняется, но изменения не всегда внедряются достаточно быстро в 3D-карты. Для планирования автоматизированных полетов на небольшой высоте или полетов с учетом рельефа местности необходимо заранее импортировать цифровую модель рельефа (ЦМР) в UgCS.

Импорт изображений с географической привязкой в качестве наложений на карту

Для автоматизированных полетов дронов очень важны точные географические карты. Импорт изображений в формате GeoTIFF в качестве наложения на карты в UgCS дает возможность настраивать карты в соответствии с потребностями.

Планировщик миссий | Управление беспилотником

Иммерсивная трехмерная среда планирования миссий

UgCS оснащен планировщиком миссий с 3D-интерфейсом, наподобие как Google Earth. Это позволяет легче ориентироваться на местности. 3D-среда позволяет просматривать созданный план полета со всех сторон, учитывая препятствия и рельеф местности.

Инструменты для планирования аэрофотосъемки

UgCS предлагает инструменты, позволяющие максимально упростить и облегчить процесс аэрофотосъемки и картографирования. Выберите предустановленный наборов настроек камеры или создайте новые, подходящие для вашей камеры. При работе с инструментами LiDAR, Photogrammetry, Corridor mapping, Vertical scan и Area Scan траектория полета будет рассчитана автоматически на основе настроек дрона и камеры. Такие параметры сканирования территории и фотограмметрии как GSD, перекрытие или желаемая высота можно настроить вручную.

Вертикальное сканирование

Вертикальное сканирование позволяет дрону сканировать в вертикальный объекъекты, указав в настройках расстояние до стены, а также боковое и переднее перекрытие. Оптимальная траектория полета рассчитывается автоматически. UgCS поддерживает импорт данных 3D-объектов и пользовательских ЦМР с функцией следования рельефу. Вертикальное сканирование чрезвычайно полезно в горнодобывающей промышленности для исследования открытых карьеров.

Профиль высоты

После того как UgCS завершит расчет траектории полета, профиль высот маршрута отображает высоту AGL и AMSL, на которой находится беспилотник. Точные данные о высоте над уровнем моря во всех точках дают возможность планировать полеты беспилотника с учетом окружающей обстановки.

Телеметрия

Окно телеметрических данных в UgCS отображает телеметрические данные, включая уровень заряда батареи, качество радиосвязи и сигнала GPS, текущий курс и направление, скорость, высоту и многое другое.

Режимы управления дроном

UgCS поддерживает несколько режимов полета. Ручной режим полета позволяет управлять дроном с помощью пульта дистанционного управления. После создания маршрута полета и загрузки его в автопилот можно использовать автоматический режим полета. UgCS также поддерживает режимы полета Click&Go и управления джойстиком для некоторых дронов.

Программный эмулятор

Для квадрокоптеров и дронов с фиксированным крылом существуют встроенные программные эмуляторы - emucopter и emuplane. Это позволяет протестировать маршрут перед загрузкой его в дрон. Можно смело тестировать различные функции и настройки UgCS в безопасном режиме.

Пост-полетный анализ и обработка изображений

Геотегирование

UgCS имеет встроенный инструмент геотегирования, позволяющий синхронизировать временные метки изображений с телеметрическими данными автопилота, записанными во время полета. После сопоставления геотегов с координатами и правильной высотой, изображения могут быть использованы для дальнейшей обработки. Создавайте наложения карт или 3D-модели, чтобы импортировать их в UgCS для более точного планирования миссии.

Воспроизведение телеметрии

Все телеметрические данные полетов записываются в UgCS, что позволяет повторно воспроизводить полеты дрона во время следующего полета.

Зоны, запрещенные для полетов

Зоны, запрещенные для полетов - аэропорты

UgCS имеет встроенные запретные зоны (NFZ) всех крупных аэропортов, что позволяет безопасно планировать полеты вблизи аэропортов, так как траектория полета будет автоматически рассчитываться вокруг запретной зоны. В UgCS PRO и UgCS ENTERPRISE запретные зоны аэропортов могут быть отключены.

Создание собственных бесполетных зон

В UgCS предусмотрена возможность создания собственных бесполетных зон (NFZ), где можно указать запрещённые для полетов территории. UgCS автоматически рассчитает траекторию полета в обход этих зон и проследит, чтобы дрон не попал в NFZ во время автоматизированного полета.

Ограничения зоны полетов для маршрутов

Задайте ограничения для полетов, начиная с первой путевой точки. Функция Fly zone limits for routes дает возможность контролировать, чтобы дрон не улетал слишком далеко или выше, чем нужно, в соответствии с местными правилами.

Поддерживаемые UgCS модели дронов

UgCS поддерживает следующие модели дронов: DJI M300 RTK, серию M30, Mavic 3 Enterprise, M600, M200/M210, M100, Inspire, Phantom 4 (только с контроллером SDK), Mavic 2 и другие.

Версии лицензии UgCS

У UgCS есть три версии лицензий

• UgCS PRO - базовая версия
• UgCS EXPERT - базовая версия + LiDAR-съемка
• UgCS ENTERPRSIE - базовая версия + LiDAR-съемка + многоузловое развертывание и потоковое видео.

Лицензия UgCS PRO

UgCS PRO варианты оплаты:

Бессрочная/годовая подписка

Возможности:

Планирование полетов

• Следование рельефу местности (планирование полетов на постоянной высоте AGL)
• Фотограмметрия, вертикальное сканирование, коридор, круг, путевая точка, периметр, сканирование местности инструменты планирования полетов
• Предварительный просмотр профиля рельефа
• Создание маршрутов из файлов KML / CSV
• 3D интерфейс планирования полетов

Карта / высота

• Встроенные данные о рельефе SRTM4
• Кэширование карт и высот для автономного использования
• Импорт DEM/DSM и пользовательских наложений карт из файлов .TIF
• Несколько доступных источников базовых карт (Google, Bing и другие)

Импорт/экспорт файлов

• Импорт меток и 2D объектов из файлов KML
• Импорт 3D модели здания из файлов KMZ
• Экспорт маршрутов в DJI Pilot и Autel Explorer

Другие функции

• Автоматическая запись телеметрии
• Импорт изображений с географической привязкой

• Бесполетные зоны (NFZ)

• Поддержка приемника ADS-B

• Совместимость с UgCS Mapper для обработки изображений и создания картографических наложений. Откройте для себя UgCS Mapper""

  Больше информации здесь

Лицензия UgCS EXPERT

Специальное решение для LiDAR-съемки со встроенными средствами калибровки IMU

Базовые возможности + набор инструментов LiDAR

UgCS EXPERT варианты оплаты:

Бессрочная/годовая подписка/ежемесячная подписка

Возможности:

• Инструменты LiDAR Area и LiDAR Corridor
• Схема маршрута калибровки IMU ( восьмерка)
• Действия при калибровке IMU (восьмерка, разворот/крюк)
• Планирование маршрута LiDAR на основе значения FOV
• Регулируемый радиус поворота для плавного прохождения поворотов и лучшего сбора данных
• Прохождение поворотов по петле для дополнительной калибровки IMU
• Настройка размера буфера области LiDAR

Больше информации здесь

Лицензия UgCS ENTERPRISE

Подходит для LiDAR-съемок, видеонаблюдения и SAR-команд

UgCS ENTERPRISE варианты оплаты:

Бессрочная/годовая подписка/ежемесячная подписка

Возможности:

• Возможность одновременного подключения до 10 дронов
• Включает дополнительную программу установки с видеоинструментами UgCS (видеосервер и видеоплеер)
• Возможность централизованной установки UgCS (сервер и видеосервер) и подключения пилотов на местах через VPN
• Прямая потоковая передача видео с UgCS для DJI на рабочий компьютер с UgCS в реальном времени совместима только с Android и Win.
• Запись видео со встроенными метаданными (геолокация, метка времени, идентификатор транспортного средства и другие)
• Прямая потоковая передача видео через RTSP на VMS (например, Luxriot, Milestone).
• Множественные SDK соединения
• Картографирование в режиме реального времени из видео с помощью UgCS Mapper.
• ADS-B транспондер

Больше информации здесь

Минимальные требования к системе

Операционная система:

• Windows 7 с SP1 или более поздней версией; Windows 8; Windows 10/64-bit
• Mac OS X Maverick 10.9 или более поздняя версия / 64-бит
• Linux: Ubuntu 18.04 LTS / 64-бит
• Процессор: Core 2 Duo или Athlon X2 с частотой 2,4 ГГц

Память:

• Рекомендуемая оперативная память: 4 ГБ или более

Графическое оборудование

• Видеокарта с поддержкой DirectX 9 (шейдерная модель 2.0). Любая карта, выпущенная после 2004 года, должна работать
• Жесткий диск: 2 ГБ свободного места
• Минимальное поддерживаемое разрешение экрана: 1024 x 768

ТОО "АЛСИ-АЗИЯ-СИСТЕМ" официальный представитель DJI Enterprise на территории Республики Казахстан.
Для приобретения программного обеспечения UgCS просто позвоните нашим менеджерам по телефону +7 (727) 390 70 15 или напишите на почту sales@drone.com.kz.
