Мобильная станция DJI D-RTK 2 High Precision GNSS

Мобильная станция высокой точности D-RTK 2 High Precision GNSS. Обладает глобальными возможностями, поддерживая сразу 4 спутниковых системы навигации и принимая сигналы с 11 спутников. Необходимо приобрести трипод.

Описание
Характеристики
В коробке
Аксессуары
FAQ
МОБИЛЬНАЯ СТАНЦИЯ D-RTK 2
ПОВЫШЕННАЯ ТОЧНОСТЬ. ПРЕДЕЛЬНАЯ НАДЕЖНОСТЬ. УНИВЕРСАЛЬНОЕ ПРИМЕНЕНИЕ


НОВОЕ ПОКОЛЕНИЕ ТЕХНОЛОГИЙ RTK ОТ DJI

Мобильная станция D-RTK 2 - это дальнейшее развитие технологий DJI в области точного позиционирования, навигации и приемников GNSS. Если предыдущая модель D-RTK была выпущена в двух версиях, чтобы в зависимости от региона эксплуатации пользователь мог принимать сигналы со спутников соответствующей навигационной системы, то теперь у вас в руках будет устройство с глобальными возможностями. Оно в состоянии эффективно работать в любой стране и регионе и получать сигналы со всех действующих спутниковых систем. Особенно эффективной становится новая мобильная станция, если вы используете ее вместе с новым квадрокоптером DJI Phantom 4 RTK, оснащенным специальным модулем RTK.


ПОЛНАЯ СОВМЕСТИМОСТЬ С DJI Phantom 4 RTK

Мобильная станция D-RTK 2 обладает полной совместимостью с дроном Phantom 4 RTK, чтобы обеспечить пользователей актуальными данными, поступающими с борта дрона в реальном времени. Совместное использование нового летательного аппарата и мобильной станции нового поколения позволяет не только быстро получать точные данные, но и оперативно принимать адекватные обстановке решения. Эффективность, точность работы станции и дрона в любых условиях также в значительной степени обусловлены применением обновленной системы передачи данных DJI OcuSync.


ШИРОКАЯ ПОДДЕРЖКА

Одно из ключевых преимуществ мобильной станции D-RTK 2 - полная поддержка сразу четырех спутниковых систем навигации GPS, ГЛОНАСС, Beidou и GALILEO. Таким образом, не нужно приобретать разные версии станции, как это было раньше. Ваша D-RTK-2 будет легко и быстро настроена для работы в любом регионе и обеспечит вас и ваших коллег самыми точными дифференциальными данными в реальном времени с помощью беспилотника. Причем точность позиционирования достигает одного сантиметра. Чтобы станция могла качественно принимать сигнал с одиннадцати спутников, ее оснастили встроенной антенной с высоким коэффициентом усиления.





НАДЕЖНАЯ СВЯЗЬ

Поддерживать связь, обеспечивать бесперебойную и стабильную передачу данных при любых условиях эксплуатации мобильная станция D-RTK 2 может за счет возможности использовать технологии 4G, OcuSync, WiFi и LAN. Благодаря стандартным дистанционным контроллерам на MG-1P и Phantom 4 RTK пользователь может одновременно подключать мобильную станцию к пяти пультам дистанционного управления. Таким образом, команда профессионалов сможет выполнять достаточно сложные задачи, используя возможности сразу нескольких дронов. Это значительно повысит производительность и качество выполнения работ.



ДОЛГОВЕЧНОСТЬ, ДОСТОЙНАЯ ВЫСШЕЙ СТЕПЕНИ ДОВЕРИЯ

Новая мобильная станция получила легкий и прочный корпус из углеродного волокна с высокой степенью защиты, поэтому само изделие стало соответствовать классу защиты от внешних воздействий IP67. При этом легкий, прочный корпус становится важным фактором в удобной транспортировке и делает станцию высокомобильной, не снижая ее износоустойчивости и долговечности. Какая бы сложная задача не была перед вами поставлена, D-RTK 2 всегда готова помочь выполнить ее на самом высоком уровне. Этому помогут и встроенные инерциальные измерительные модули, которые отслеживают и калибруют датчики наклона, а также всегда предупредят пользователя о любых отклонениях во время работы, сводя тем самым уровень риска к минимуму.


КОМПЛЕКСНОЕ СОВРЕМЕННОЕ РЕШЕНИЕ

Как уже отмечалось выше, у мобильной станции D-RTK 2 имеется полная совместимость с Phantom 4 RTK и MG-1P RTK. Таким образом, вы можете использовать устройство в качестве опорной станции непрерывного действия (CORS), которая обеспечивает получение высокоточных данных позиционирования в диапазоне охвата базовой станции. Это обстоятельство превращает мобильную станцию D-RTK 2 в практически идеальный инструмент для выполнения аэросъемки, инспекций с воздуха, использования в сельском хозяйстве и других сферах применения.

ПРИЕМНИК GNSS
Частота GNSS
Одновременно принимает: GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 GLONASS: F1, F2 Galileo: E1, E5A, E5B
Точность позиционирования
Точечный По горизонтали:1.5 м (RMS) По вертикали:3.0 м (RMS) RTK По горизонтали:1 см + 1 мм/км (RMS) По вертикали:2 см + 1 мм/км (RMS) 1 мм/км: На каждый километр увеличения расстояния точность становится на 1мм меньше. Наприме
Частота обновления позиционирования
1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц
Холодный старт
<45 с
Горячий старт
<10 с
Время захвата
<1 с
Надежность загрузки
>99.9%
Формат дифференциальных данных
RTCM 2.X/3.X
IMU
Характеристики
Встроенный 6-осевой акселерометр высокой точности Отслеживание перемещения D-RTK 2 Измерения наклона Электронный ватерпас
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габариты (Корпус D-RTK 2 с телескопической трубкой)
68 × 168 × 1708 мм
Класс защиты
IP67
СВЯЗЬ И ХРАНЕНИЕ ДАННЫХ
Каналы передачи данных
OcuSync, Wi-Fi, LAN, 4G
Рабочая частота
2.400 ГГц - 2.483 ГГц (Китай, США, Австралия, Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (Китай, США, Австралия)
EIRP
OcuSync 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm FCC (США, Австралия) / NCC (Тайвань, Китай): < 26 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 26 dBm Wi-Fi 2.4 ГГц SRRC
Расстояние передачи данных
OcuSync: 2 км (при отсутствии препятствий и помех, если расстояние от антенны D-RTK 2 до нижней части штатива составляет 1,8 м, разница в высоте между пультом и D-RTK 2 менее 2 метров, а сам пульт находится в 1,2 м от земли)
Память
16 Гб
ЭЛЕКТРОПАРАМЕТРЫ
Потребление энергии
12 Вт
Питание
16.5 - 58.8 Впст
Батарея
Тип:литий-ионная Емкость: 4920 мАч Мощность: 37.3 Вт/ч
Время работы
Батарея WB37:>2 час. Батарея MG-12000P:>50 час
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР
Диапазон рабочих температур
от 0° до 45° C
D-RTK 2 -1 шт.
Удлинитель -1 шт.
Зарядный хаб -1 шт.
Шестигранный ключ -1 шт.
Интеллектуальная батарея WB37 -2 шт.
Крышка аккумулятора -1 шт.

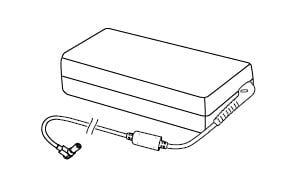

Адаптер питания переменного тока -1 шт.
Кабель питания -1 шт.
Кабель USB-C -1 шт.
Трипод для мобильной станции D-RTK 2

Подробнее
Мобильная станция
1. Какие спутниковые системы геопозиционирования поддерживает мобильная станция D-RTK 2?
Мобильная станция поддерживает такие системы, как GPS, GLONASS, Galileo и Beidou. Она способна получать сигналы с 11 спутников, включая GPS L1, L2, L5; GLONASS L1, L2; Galileo E1, E5A, E5B и Beidou B1, B2, B3.
2. Чем отличается мобильная станция D-RTK 2 от модели D-RTK?
Между устройствами имеется два основных различия. Во-первых, конструктивные. Модель D-RTK оборудована модулем, включающим 2 ресивера RTK, антенны и радио. Один ресивер можно использовать в качестве базовой станции, а другой - в качестве дистанционной станции для передачи различные данных посредством радиосигнала. Мобильная станция D-RTK 2 представляет собой устройство 2-в-1. Оно объединяет высокоточный приемник и каналы передачи данных для упрощения настройки и эксплуатации. Второе основное отличие заключается в особенностях функционирования. Модель D-RTK выполнена в двух версиях, чтобы в одном случае принимать сигналы с систем GPS+BDS, а в другом - с GPS+ GLONASS. Таким образом, две версии рассчитаны на эксплуатацию в разных регионах. Что же касается мобильной станции D-RTK 2, то она реализована только в одной версии, обладающей глобальными возможностями, так как она поддерживает четыре спутниковых системы навигации GPS, BEIDOU, GLONASS, и Galileo, принимая таким образом 11 сигналов. Новые антенны обеспечивают более высокое качество приема сигнала и более точное позиционирование.
3. С какими летательными аппаратами совместима мобильная станция D-RTK 2?
Устройство совместимо с дронами Phantom 4 RTK, MG-1P RTK, но не совместимо с M210 RTK или D-RTK.
4. Почему мобильная станция D-RTK 2 не поддерживает модель D-RTK?
Поскольку у них разные каналы передачи данных.
5. Что может делать мобильная станция D-RTK 2?
В настоящее время она выполняет функции мобильной станции по технологии RTK. В будущем планируется добавить в нее функции портативного картографического устройства и опорной станции непрерывного действия.
Источник питания
1. Какие источники питания использует для работы мобильная станция D-RTK 2?
Для мобильной станции D-RTK 2 разработано три источника питания: 1. Внутренняя батарея WB 37 емкостью 4920 мАч с напряжением 7.6 В 2. Внешняя батарея MG12000P 3. Адаптер питания переменного тока.
2. Сколько времени может работать от одного заряда внутренняя батарея?
Не менее двух часов. Зарядить батарею можно через подключение к внешнему разъему для питания на корпусе мобильной станции D-RTK 2 Mobile Station. Также зарядку можно произвести, если извлечь батарею и подключить ее к электропитанию с помощью зарядного устройства.
3. Требуется ли извлечение внутренней батареи из корпуса мобильной станции D-RTK 2, если она не используется?
Да. Во время простоев станции необходимо извлечь батарею. Когда батарея извлечена, то мобильная станция D-RTK 2 входит в режим ожидания. Если же оставить батарею в корпусе мобильной станции, то устройство перейдет в режим ожидания на срок 10 дней, а затем автоматически выключится, чтобы защитить источник питания. После этого батарею придется либо заменить, либо полностью перезарядить.
4. Будет ли работать мобильная станция D-RTK 2 Mobile Station во время переключения на внешний источник питания?
При полной зарядке внутреннего аккумулятора время работы мобильной станции D-RTK 2 составит не менее двух часов. Если внешний аккумулятор подключить в то время, когда внутренняя батарея еще сохраняет хотя бы часть заряда, то мобильная станция продолжит работать. В ином же случае она выключится.
Эксплуатация мобильной станции D-RTK 2
1. Требуется ли калибровка мобильной станции D-RTK 2 с помощью ориентира?
Если есть точка с известными координатами местоположения, просто разместите мобильную станцию D-RTK именно на этом месте, затем введите координаты в приложении. Проверьте, чтобы разница в расстоянии между введенными и фактическими координатами была менее 5 метров, иначе вводные данные не будут приняты в работу.
2. Каким образом мобильная станция D-RTK 2 определяет движение и выявляет, что оно носит вертикальный характер?
Для слежения за положением устройства в мобильной станции D-RTK 2 имеется высокопроизводительный инерциальный измерительный модуль (IMU). Он же отвечает за отправку информации на борт дрона. Если мобильная станция D-RTK 2 будет перемещена или опрокинется, то дрон прекратит выполнять функции модуля RTK и покажет статус мобильной станции D-RTK 2 в приложении, установленном на пульте дистанционного управления.
3. Как можно импортировать в мобильную станцию D-RTK 2 фиксированный набор координат?
Эта процедура выполняется в приложении, установленном на пульт дистанционного управления. Дальнейшую, более подробную, информацию можно узнать в Руководстве пользователя.
4. Как правильно выполнить обновление мобильной станции D-RTK 2?
Для этого необходимо, чтобы на вашем компьютере было установлено приложение DJI Assistant 2 и имелся аккаунт DJI. Зайдите в приложение с помощью своего аккаунта и подключите мобильную станцию к компьютеру посредством кабеля Type-C. После этого можно запускать процедуру обновления.
