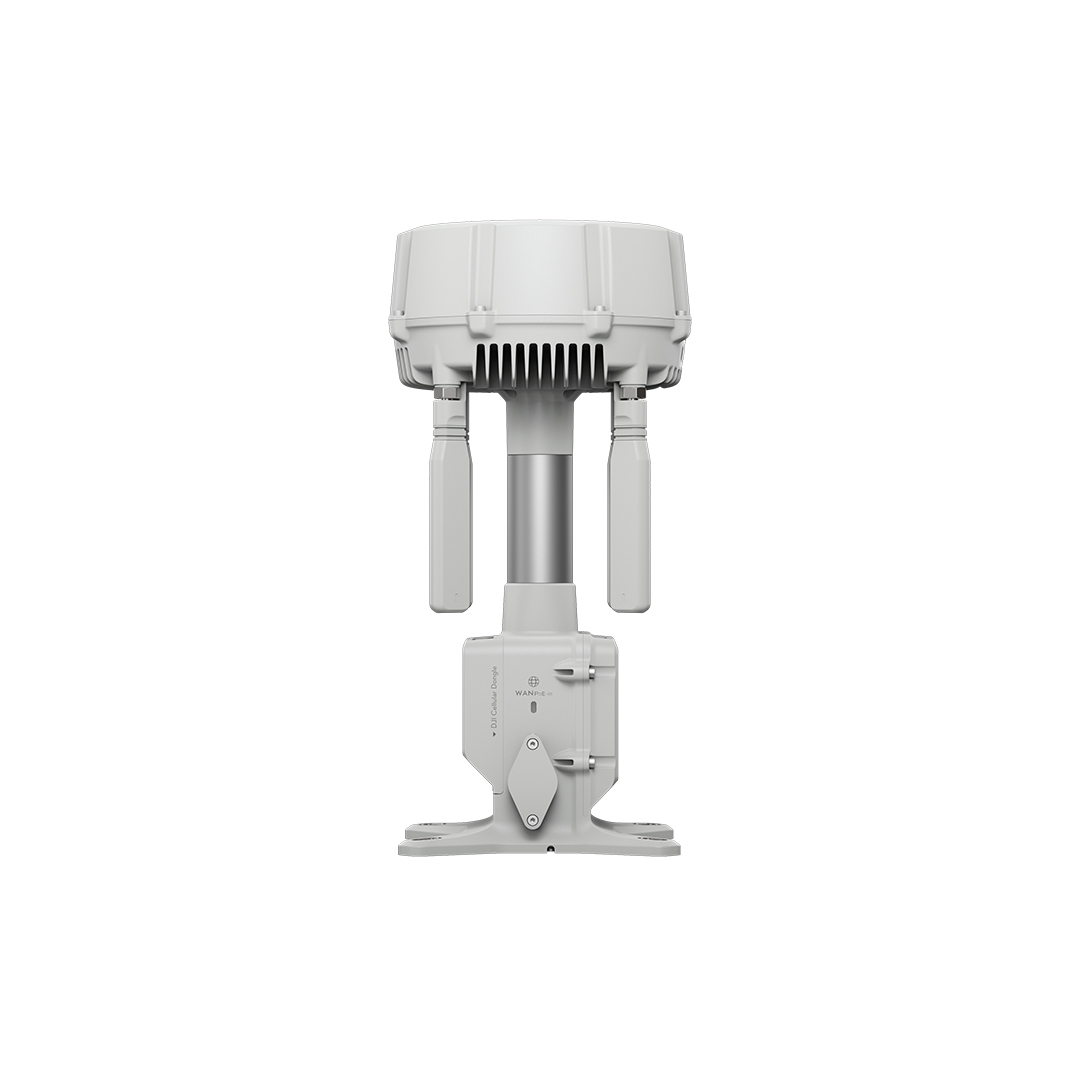

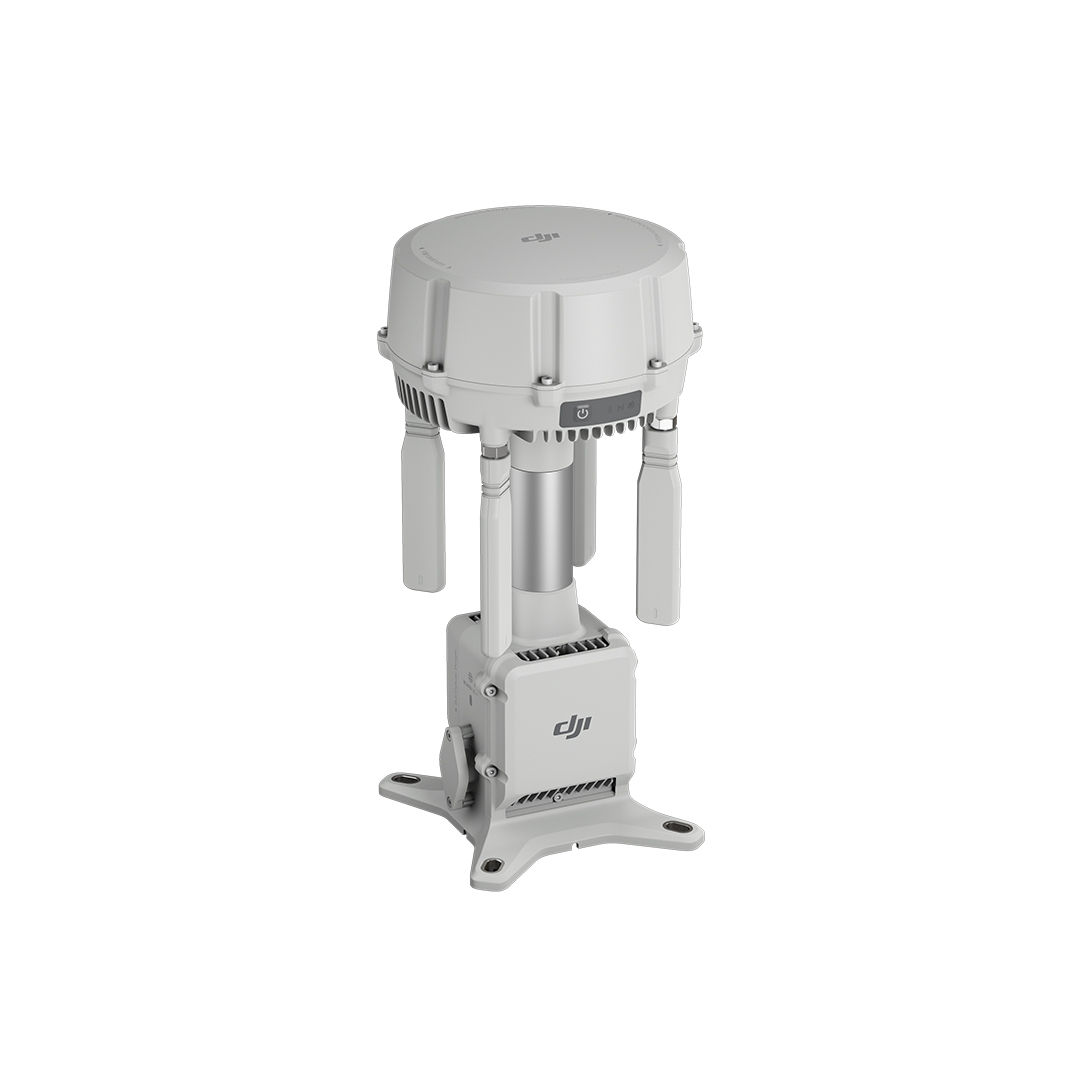

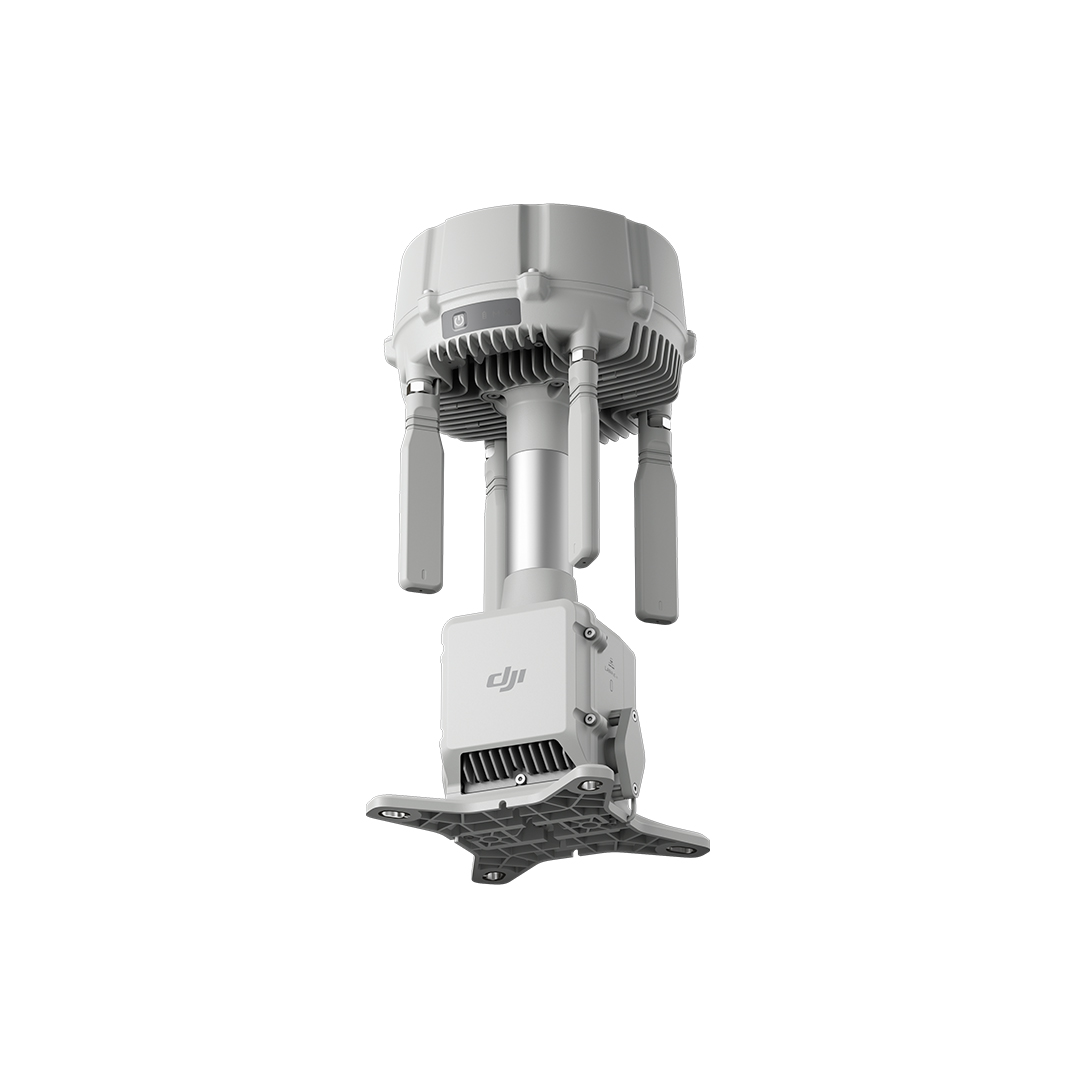

Наземная станция связи DJI O4

Особенности наземной станции связи DJI O4

Наземная станция связи DJI O4 предназначена для расширения зоны дальности сигнала. Система оснащена 12-антенной решёткой и поддерживает автоматический выбор частотного диапазона ^[1]. Режим Gateway Mode ^[2] обеспечивает прямое подключение к FlightHub 2 ^[3], упрощая развёртывание системы. Режим Relay Mode ^[4] поддерживает работу в автономном режиме. Конструкция станции не требует регулярного технического обслуживания и рассчитана на круглосуточную автономную работу 24/7.

Высокопроизводительный высокочастотный модуль

Высокочастотный модуль с высокой выходной мощностью значительно увеличивает глубину проникновения сигнала и зону покрытия, обеспечивая надежную связь даже в условиях плотной городской застройки. Оптимизированное соотношение сигнал/шум (SNR) дополнительно повышает чувствительность приемника, позволяя принимать устойчивый сигнал даже в сложных электромагнитных условиях.

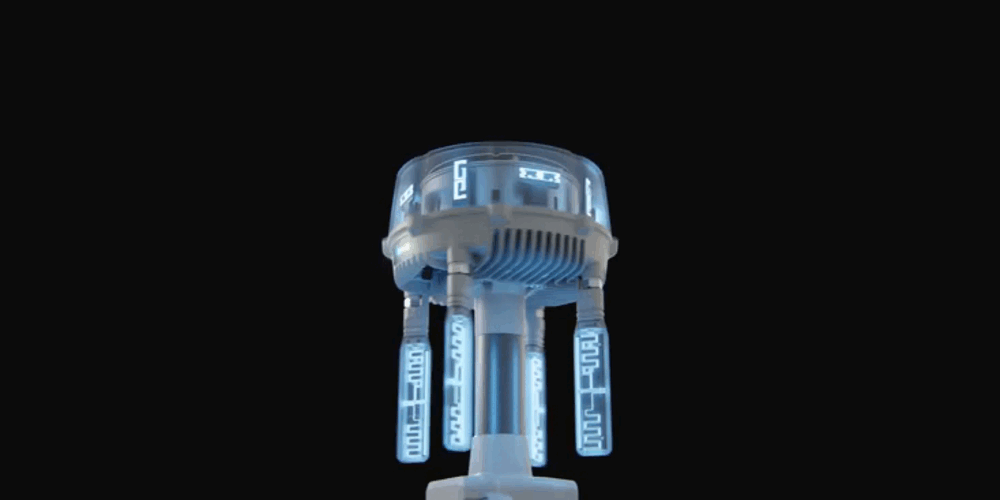

Всенаправленная антенна с высоким коэффициентом усиления

Наземная станция O4, оснащеная 12 внутренними и внешними антеннами с горизонтальной и вертикальной поляризацией, обеспечивает всенаправленное покрытие с высоким коэффициентом усиления. Непрерывно и стабильно принимает сигналы независимо от положения квадрокоптера, что помогает поддерживать бесперебойную связь при проведении операций на больших территориях.

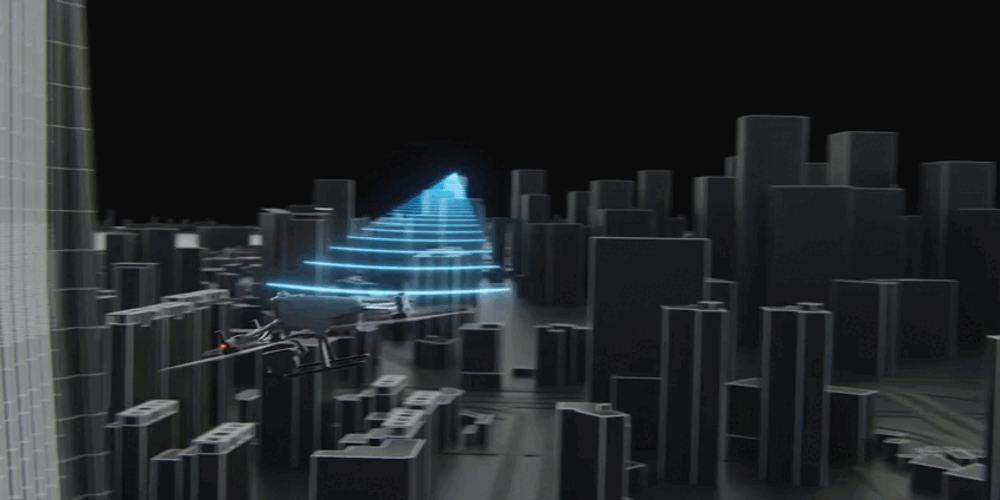

Автоматический выбор частотного диапазона ^[1]

Для работы в условиях перегруженных городских радиочастотных сред наземная станция O4 автоматически переключается между диапазонами sub2G, 2,4 ГГц, 5,2 ГГц, 5,8 ГГц и другими ^[1], что позволяет избежать помех. Это обеспечивает четкую видеопередачу без задержек. При использовании с DJI Matrice 400 дальность передачи сигнала достигает 40 км ^[5].

5 глобальных спутниковыхсистем, 19 частот GNSS

Встроенный высокочувствительный модуль RTK отслеживает 19 частот в 5 глобальных спутниковых системах. Даже в сложных условиях с частичным затенением, таких как городские каньоны или густой лиственный покров, он быстро захватывает спутниковые сигналы. Это обеспечивает непрерывную передачу данных о местоположении с точностью до сантиметра, гарантируя безопасность полётов.

Режим Gateway Mode ^[2] — широкая зона покрытия

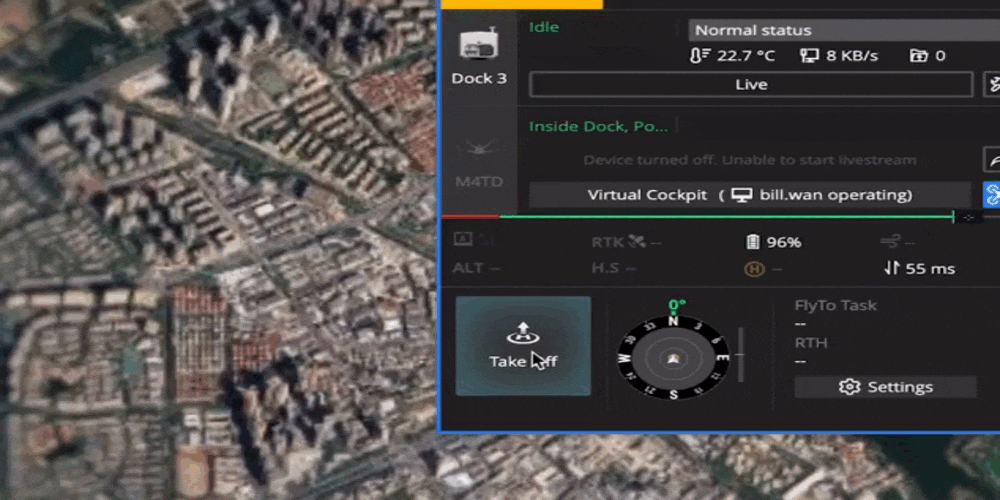

Прямое сетевое подключение

В режиме Gateway Mode^[2] наземная станция O4 подключается напрямую к DJI FlightHub 2^[3] через Ethernet или через DJI Cellular Dongle 2^[6], обеспечивая передачу видеосигнала с низкой задержкой и высокой пропускной способностью. Это устраняет ограничения, связанные с необходимостью нахождения станции в непосредственной близости от DJI Dock 3, позволяя расширить зону покрытия до 30 км^[7].

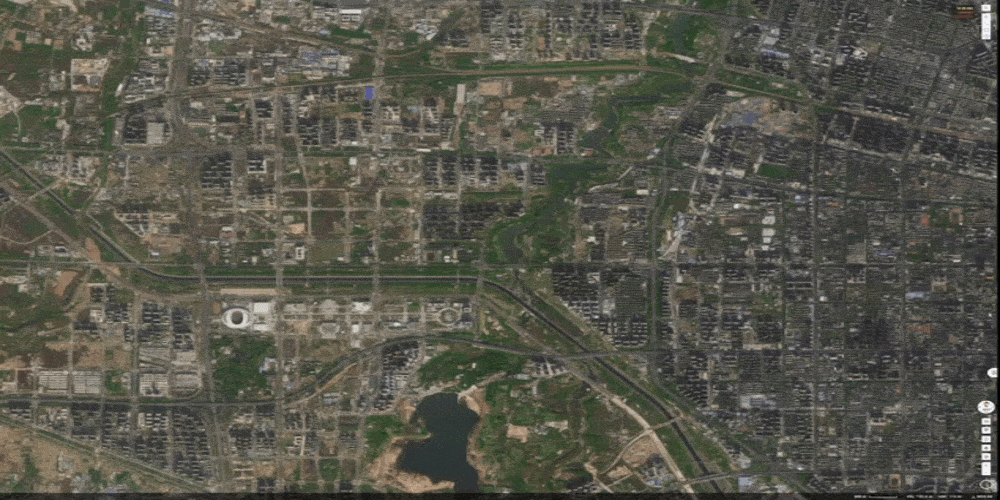

Карта сигнала для точного размещения ^[8]

По завершении полёта, на основе полученных данных FlightHub 2 формирует карту сигнала^[8], на которой визуально выделяются зоны со слабым покрытием. Это помогает операторам более точно размещать наземные станции связи и улучшать качество связи, что повышает общую безопасность полётов.

Виртуальная кабина для гибкого управления ^[8]

В режиме Gateway Mode операторы могут использовать виртуальную кабину FlightHub 2^[8] для дистанционного управления дроном. В зоне покрытия наземной станции связи  пилоты могут вручную изменять ранее заданные маршруты,обеспечивая быстрое и гибкое выполнение задач в нескольких точках.

Режим Relay Mode (режим ретрансляции)^[4] — связь без подключения к интернету

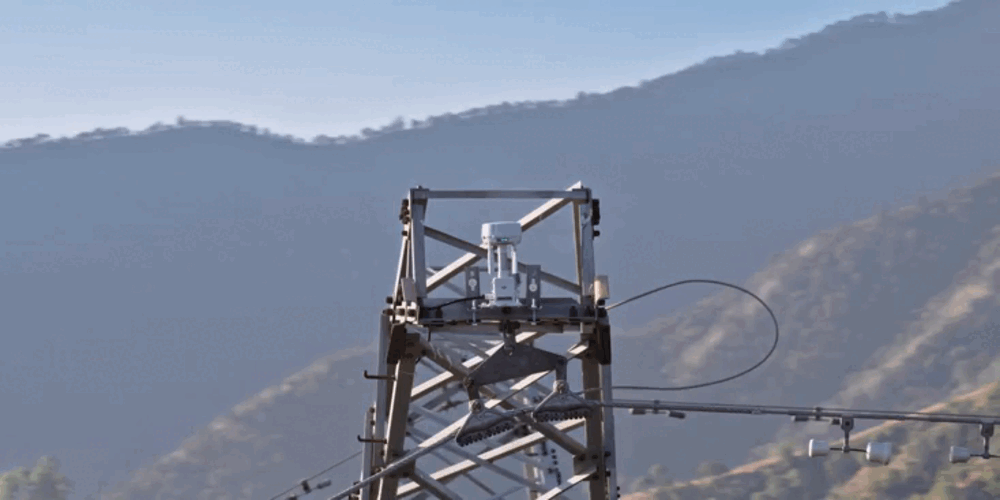

Установка на возвышенности для предотвращения помех

Наземная станция связи DJI O4 поддерживает функции стационарной версии D-RTK 3 Relay. В районах без подключения к интернету, например в долинах или городской застройке с сильными помехами, станцию можно перевести в Relay Mode(режим ретрансляции)^[4] и установить на возвышенности, что позволяет увеличить дальность передачи видеосигнала с квадрокоптера.

Поддержка нескольких устройств^[9] для эффективного использования наземной станции связи DJI O4

Пульты дистанционного управления или DJI Dock^[9], находящиеся в зоне действия сигнала, могут удаленно проводить сканирование и подключаться к наземной станции O4^[10]. Это позволяет одной станции последовательно работать с разными дронами, сокращая время между операциями и повышая эффективность использования оборудования.

Надёжная конструкция и интеллектуальное управление питанием наземной станции связи DJI O4

Надёжная работа в любых погодных условиях

Степень защиты IP67^[11] обеспечивает защиту DJI O4 от пыли и воды. Станция рассчитана на стабильную работу при температуре от -40 до +55 °C^[12]. Прочная конструкция позволяет использовать систему для круглосуточной автономной работы в сложных погодных и климатических условиях.

Защита от молний

Специальные компоненты защиты от молний и система заземления соответствуют требованиям стандарта EN/IEC 61643-21, категория C. Это снижает риск повреждения оборудования при установке станции на возвышенностях, в горах и на вышках связи^[13].

Конструкция без необходимости обслуживания

Пассивная система охлаждения без вентиляторов и механизм автоматического восстановления позволяют станции самостоятельно возобновлять работу после отключения питания или программных сбоев. Такая конструкция сокращает необходимость ручного перезапуска на месте, количество выездов для устранения неполадок и эксплуатационные расходы.

Интеллектуальный режим низкого энергопотребления ^[8]

В режиме Gateway Mode наземной станции связи DJI O4 Ground Station использует интеллектуальное управление питанием. При отсутствии подключённого дрона станция автоматически переходит в спящий режим, потребляя в режиме ожидания всего 7 Вт^[14]. При работе в автономном режиме станция может подключаться к солнечным системам DJI Power или фотоэлектрическим системам сторонних производителей^[15], что обеспечивает длительную работу в отдаленных районах.

Открытая экосистема, гибкая интеграция

Единая система визуального мониторинга

Наземная станция O4 поддерживает подключение до четырёх стандартных IP-камер. Благодаря протоколам ONVIF и GB/T 28181 видеопоток с камер передаётся непосредственно в DJI FlightHub 2, включая уведомления о событиях, например обнаружении перемещения. FlightHub 2 также позволяет удалённо управлять подключёнными камерами с функцией PTZ (поворот, наклон и масштабирование), обеспечивая централизованный контроль и обзор рабочей зоны.

Открытая ESDK

Новая ESDK 2.0 на базе протокола MQTT и Cloud API упрощает интеграцию сторонних решений и позволяет разработчикам создавать специализированные приложения для различных отраслей. Через MQTT станция может подключаться к сторонним приёмникам Remote ID или ADS-B, обеспечивая получение информации о находящихся поблизости беспилотных и пилотируемых воздушных судах в режиме реального времени. Это повышает информированность о воздушной обстановке и помогает контролировать воздушное пространство в районе DJI Dock 3.

Совместимые модели

Режим Gateway Mode:

DJI Dock 3

Режим Relay Mode*:

• DJI Dock 3
• DJI Matrice 400
• DJI Matrice 4E
• DJI Matrice 4T
• DJI Matrice 4D (DJI RC Plus 2 Enterprise)
• DJI Matrice 4TD (DJI RC Plus 2 Enterprise)

* Функция недоступна в странах и регионах, где не поддерживается частотный диапазон 5 ГГц, включая Японию и Казахстан. Перед использованием необходимо ознакомиться с требованиями местного законодательства и нормативными документами.

Где купить наземную станцию связи DJI O4?

ТОО "АЛСИ-АЗИЯ-СИСТЕМ" официальный представитель DJI на территории Республики Казахстан.

Для приобретения наземной станции связи DJI O4 просто позвоните нашим менеджерам по телефону +7 (727) 390 70 15 или напишите на почту sales@drone.com.kz.

1. Поддержка диапазона Sub2G и автоматическое переключение между диапазонами доступны только при использовании наземной станции DJI O4 с Matrice 400. Эти функции недоступны в некоторых странах или регионах. Для получения дополнительной информации ознакомьтесь с местными законами и нормативными актами.

2. Режим Gateway совместим с DJI Dock 3.

3. В режиме Gateway наземная станция DJI O4 подключается через Ethernet или сотовый адаптер DJI Cellular Dongle 2 к публичному облаку DJI FlightHub 2, локальной версии FlightHub 2, FlightHub 2 AIO, а также к сторонним программным системам, разработанным с использованием Cloud API или FlightHub Sync.

4. Режим «Relay» совместим с DJI Dock 3, Matrice 400, Matrice 4E, Matrice 4T и Matrice 4D/4TD (DJI RC Plus 2 Enterprise). Эта функция недоступна в странах или регионах, где не поддерживается частота 5 ГГц, таких как Япония и Казахстан. Для получения дополнительной информации ознакомьтесь с местным законодательством и нормативными актами.

5. Измерено в открытой местности на открытом воздухе без помех. Дальность передачи 40 км поддерживается только моделью Matrice 400 при соблюдении требований IC. Для других моделей дронов максимальная дальность передачи составляет 30 км (IC). Приведенные выше данные отражают максимальную дальность связи для односторонних полетов без возврата. Во время полета всегда обращайте внимание на напоминания в приложении.

6. Продаётся отдельно. Улучшенная передача данных по 4G недоступна в некоторых странах и регионах. За подробностями обращайтесь к местному дилеру.

7. Наземная станция DJI O4 в сочетании с Dock 3 обеспечивает больший радиус покрытия при работе в режиме одной станции по сравнению с D-RTK 3 в режиме ретрансляционной станции. Измерено на открытой местности без помех. Дальность передачи 30 км достижима только при соблюдении требований IC при использовании Matrice 4D/4TD (с DJI Dock 3) в режиме шлюза (Gateway Mode) или Matrice 4E, Matrice 4T, Matrice 4D/4TD (с Dock 3) и Matrice 4D/4TD (с Dock 3, DJI RC Plus 2 Enterprise) в режиме ретрансляции (Relay Mode). Приведенные выше данные отражают максимальную дальность связи для полетов в одну сторону без возврата. Во время полета всегда обращайте внимание на напоминания в приложении.

8. Эта функция доступна только при работе наземной станции DJI O4 в режиме шлюза.

9. DJI Dock 3, аппарат и пульт дистанционного управления должны быть обновлены до версии прошивки V13.01.00.04 или более поздней и подключены через функцию удаленного доступа.

10. Эта функция доступна только в том случае, если наземная станция DJI O4 находится в режиме ретрансляции.

11. Соблюдайте требования, указанные в инструкциях по классу защиты IP67. Измерено в контролируемой среде. Класс защиты IP не является постоянным и может снижаться вследствие износа изделия.

12. При эксплуатации в условиях с температурой от -40° до -20° C (-40° до -4° F) станции требуется источник питания PoE++ мощностью 60 Вт или выше.

13. Способность разъема RJ45 к защите от перенапряжений составляет 1,5 кА (форма волны 8/20 мкс), что соответствует уровню защиты категории C по стандарту EN/IEC 61643-21. Эффективность защиты от перенапряжений зависит от мощности и надежности заземления. Чтобы свести к минимуму риск возникновения перенапряжений, убедитесь, что при установке заземление выполнено надлежащим образом.

14. Указанные 7 Вт относятся исключительно к энергопотреблению наземной станции DJI O4. При питании через PoE++ фактическое общее потребление энергии, включая потребление самого источника питания, будет выше.

15. Солнечные решения DJI Power или фотоэлектрические системы сторонних производителей продаются отдельно.
