Дрон DJI Agras MG-1

Снято с производства
Описание
Характеристики
Запчасти
Видео
Полезная информация
МАКСИМУМ ЭФФЕКТИВНОСТИ

Благодаря установке мощных двигателей, MG-1 способен брать на борт до 10 кг полезной нагрузки, поэтому вы легко можете посчитать какой объем удобрений и пестицидов можно загрузить на машину. Комбинируя скорость и возможности двигателей, вы сможете обработать площадь от 4000 до 6000 м2 всего лишь за 10 минут или в 40-60 раз быстрее обработки ручным способом. Компьютеризированная система распыления сама настраивает процесс с учетом скорости полета. Таким образом получается добиться сразу нескольких результатов: обработка продолжается в ходе всего полета, объем потребляемых жидкостей контролируется, предотвращается загрязнение окружающей среды, экономится расход всех ресурсов.

В 40-­60 раз быстрее ручного распыления


НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ

Традиционная техника и инструменты для работы с посевами обычно быстро выходят из строя из-за попадания пыли и процесса коррозии. В результате, растут затраты на техническое обслуживание, ремонт и замену комплектующих. Сроки эксплуатации оказываются очень короткими. Октокоптер MG-1 получил особый корпус и эффективную, встроенную систему охлаждения в форме центрифуги, что позволило избежать описанных проблем и повысить надежность аппарата. На переднем воздухозаборнике в корпусе дрона, через который обычно внутрь может попасть тонкодисперсная вода, пыль и мелкие частицы земли, установлен трехслойный фильтр. Очищенный таким образом воздух поступает к моторам, попутно охлаждая все компоненты и всю конструкцию. Нагретый воздух удаляется наружу. За счет комбинирования охлаждения и фильтрации срок эксплуатации всех двигателей вырос в три раза.


ТОЧНОЕ РАСПЫЛЕНИЕ

Вы можете установить распылительные форсунки в зависимости от особенностей того или иного вида жидкости, чтобы оптимизировать точность распыления, затраты энергии и объем жидкости. Форсунки, имеющиеся в комплекте, выдерживают многократную смену и могут эксплуатироваться тысячи часов без малейших повреждений. В Agras MG-1 установлено 4 форсунки, каждая из которых располагается под двигателем. Эффективность процесса распыления усиливается за счет нисходящего потока воздуха от пропеллеров октокоптера.

ПРОСТОТА ИСПОЛЬЗОВАНИЯ

Интегрированный в коптер передовой полетный контроллер немедленно и точно отвечает на команды оператора. Вам достаточно выбрать один из трех полетных режимов - Smart mode (Интеллектуальный режим), Manual Plus Mode (Ручной + (вспомогательный) режим) и Manual mode (Ручной режим), принимая в расчет тип рельефа и конкретные задачи полета. Управлять дроном вы сможете после небольшой тренировки, которая не займет много времени. Если вы выбрали Smart mode, то управление полетом становится предельно простым. Вам не нужно даже знать карту местности или программное обеспечение. Достаточно будет нажать несколько кнопок, чтобы MG-1 приступил к работе. В режиме Manual Plus вы получаете возможность предварительно запланировать карту полета, а все остальное коптер сделает за вас. А в ручном режиме (Manual mode) вы можете представить себя настоящим пилотом и самостоятельно управлять коптером. Таким образом, с MG-1 все очень просто, наглядно и эффективно.



ИНТЕЛЛЕКТУАЛЬНОЕ ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

MG-1 получил интеллектуальное запоминающее устройство, которое регистрирует прошлые и текущие точки полетного задания. В случае прерывания полета по различным причинам (упал заряд батареи, закончилась жидкость в баке), вы сможете очень легко возобновить работу с последней зарегистрированной точки. Зарядите батарею, залейте новую порцию жидкости в бак и спокойно продолжайте работу.

signal_tank.png                                           repeating_operation.png                                             system_protection.png

Уровень жидкости                                           Полетное задание                                                Защита данных



СКЛАДЫВАЮЩАЯСЯ КОНСТРУКЦИЯ

Инженеры создали очень удобную для транспортировки и переноски Y-образную конструкцию летательного аппарата. Простота и удобство заключаются в том, что для сборки или разборки рамы вам не нужны специальные инструменты. Моторные держатели - “руки” легко складываются, и аппарат можно без особых усилий разместить в багажнике автомобиля. Рама дрона изготовлена из сверхпрочного и легкого углеволокна, которое отличается износоустойчивостью и надежностью в эксплуатации.


УЧЕТ РЕЛЬЕФА

Эффективность и безаварийность работы MG-1 - во многом результат работы интегрированной системы, объединяющей непрерывно работающий в реальном режиме времени радар с частотной модуляцией и интеллектуальный полетный контроллер. Благодаря этому, летательный аппарат может постоянно сканировать состояние рельефа внизу, выбирать самую оптимальную высоту, а также регулировать точность и равномерность распыления.

СУПЕРСОВРЕМЕННЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Для AGRAS MG-1 был сделан контроллер с применением самой современной технологии Lightbridge 2, разработанная компанией DJI. Благодаря ей, получение информации происходит без малейших задержек, в режиме реального времени даже на очень больших расстояниях. Корпус джойстика изготовлен по той же технологии, что и корпус летательного аппарата и получил такую же защиту от пыли и влаги. Для отображения рабочих режимов в реальном времени в контроллер установлен специальный дисплей, который потребляет мало энергии и работает более продолжительное время по сравнению с аналогами. Оператор не только получает своевременную информацию, то и может легко управлять всем процессом опрыскивания и полета коптера за счет хорошей чувствительности пульта с удобными функциональными кнопками.

КОНСТРУКЦИЯ ОКТОКОПТЕРА
База шасси по диагонали
1520 мм
Длина луча
625 мм
Габариты (лучи несложены, без пропеллеров)
1471x1471x482 мм.
Габариты (лучи сложены)
780x780x482 мм
СИЛОВАЯ УСТАНОВКА
ДВИГАТЕЛЬ
Размер статора
60x10 мм
Вольтно-скоростная характеристика
130 оборотов в минуту/В
Максимальная тяга
5,1 кг/ротор
Максимальная мощность
770 Вт
Вес (с охлаждением)
280 г
ЭЛЕКТРОННЫЙ РЕГУЛЯТОР ХОДА
Максимально допустимое напряжение (постоянное)
25 A
Рабочее напряжение
12S LiPo
Частота сигнала
30-450 Гц
Частота ШИМ привода
12 кГц
СКЛАДЫВАЮЩИЙСЯ ПРОПЕЛЛЕР
Материал
Специальный прочный пластик
Диаметр / Шаг
21x7.0 дюймов (533x178 мм)
Вес
58 г
СИСТЕМА РАСПРЫСКИВАНИЯ
БАК ДЛЯ ЖИДКОСТИ
Объем
10 л
Стандартная рабочая полезная нагрузка
10 кг
Максимальный размер батареи
151x195x70 мм
ФОРСУНКИ
Модель
XR11001
Количество
4
Максимальная скорость распыления
0.43 л/мин (на одну форсунку для воды)
Ширина распыления
4 - 6 м (4 форсунок, 1.5 – 3 м на уровнем посевов)
Размер капель*
XR11001: 130~250 μm *Размер капель может варьироваться в зависимости от рабочего окружения и скорости распыления.
ПОЛЕТНЫЕ ХАРАКТЕРИСТИКИ
Общий вес (без батарей)
8,8 кг
Стандартная взлетная масса
22,5 кг
Максимальная взлетная масса
24,5 кг (на уровне моря)
Максимальная удельная тяга
1,81 (при взлетной массе 22,5 кг)
Аккумулятор
Специально разработан DJI (MG-12000)
Максимальное потребление энергии
6400 Вт
Потребление энергии при зависании
3250 Вт (при взлетной массе 22,5 кг)
Время зависания (при взлетной массе 12,5 кг)
24 мин.
Время зависания (при взлетной массе 22,5 кг)
10 мин.
Максимальная рабочая скорость
8 м/сек
Максимальная скорость полета
22 м/сек
Рекомендуемая рабочая температура
0-40℃
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Модель
GL690B(Только для Японии), GL658C
Рабочая частота
2,400 - 2,483 гГц
Максимальный диапазон передачи данных (без препятствий и помех)
1 км
EIRP
100 мВт @ 2,4 гГц
Встроенная батарея
6000 мА/ч, 2S LiPo
Зарядное устройство пульта
DJI
Мощность на выходе
9 Вт
Диапазон рабочих температур
От -10 до 40℃
Диапазон температур хранения (менее 3 мес.)
от -20 до 45℃
Диапазон температур хранения (более 3 мес.)
22-28℃
Диапазон температур зарядки
0-40℃
ЗАРЯДНОЕ УСТРОЙСТВО ПУЛЬТА
Модель
A14-057N1A
Напряжение
17,4 В
Номинальная мощность
57 Вт
LED-индикатор для DJI Agras MG-1 (Part 4)

Подробнее
Адаптеры пропеллеров для DJI Agras MG-1MG-1S (Part 32)

Подробнее
Аккумулятор для DJI Agras MG-1

Подробнее
Задняя система управления распылителем (без крепления) для DJI Agras MG-1 (Part 48)

Подробнее
Задняя система управления распылителем (с креплением) для DJI Agras MG-1 (Part 47)

Подробнее
Зарядный хаб для аккумуляторов DJI Agras MG-1MG-1SMG-1P

Подробнее
Карбоновая труба с внутренним диаметром 25 мм (в сборе) для DJI Agras MG-1 (Part 22)

Подробнее
Комплект винтов для DJI Agras MG-1 (Part 51)

Подробнее
Комплект водного насоса (без крепления) для DJI Agras MG-1 (Part 43)

Подробнее
Комплект водного насоса (с креплением) для DJI Agras MG-1 (Part 34)

Подробнее
Комплект кабелей (кабель питания + кабель данных) для DJI Agras MG-1 (Part 23)

Подробнее
Комплект крышки и форсунка резервуара для DJI Agras MG-1 (Part 46)

Подробнее
Комплект лент 3M для DJI Agras MG-1 (Part 36)

Подробнее
Комплект прокладок пропеллера для DJI Agras MG-1MG-1S (Part 45)

Подробнее
Комплект пропеллеров CCW для DJI Agras MG-1MG-1S (Part 15)

Подробнее
Комплект пропеллеров CW для DJI Agras MG-1MG-1S (Part 33)

Подробнее
Комплект распределения питания для DJI Agras MG-1 (Part 18)

Подробнее
Комплект распылительных насадок для DJI Agras MG-1 (Part 1)

Подробнее

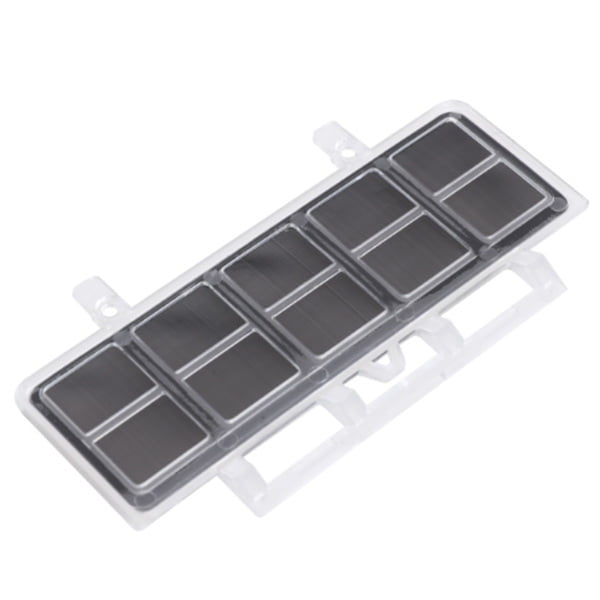

Комплект фильтров для DJI Agras MG-1MG-1S (Part 28)

Подробнее
Корпус для DJI Agras MG-1 (Part 20)

Подробнее
Луч для DJI Agras MG-1 (Part 26)

Подробнее
Монтажный комплект мотора CCW для DJI Agras MG-1 (Part 31)

Подробнее
Монтажный комплект мотора CW для DJI Agras MG-1 (Part 10)

Подробнее
Мотор 6010 для DJI Agras MG-1MG-1S (Part 27)

Подробнее

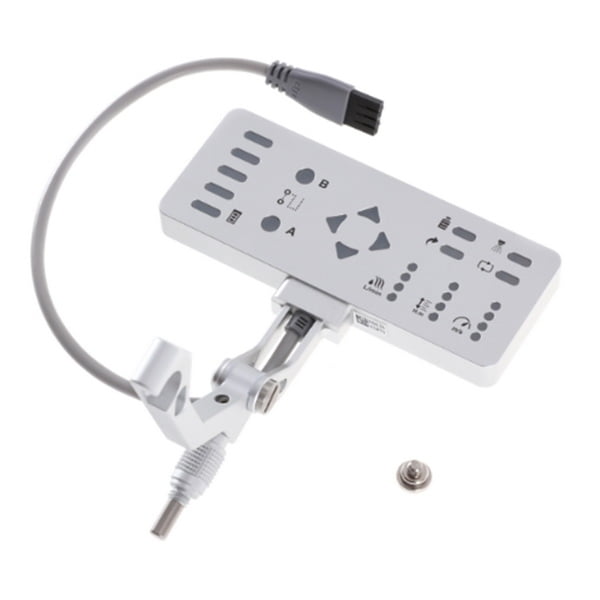

Панель пульта дистанционного управления для DJI Agras MG-1 (Part 24)
