Дрон DJI Phantom 4 Multispectral

DJI Phantom 4 Multispectral (P4M) - это компактный квадрокоптер для выполнения мультиспектральной съемки с воздуха. Идеальное решение для сельского хозяйства.


СРАВНИТЬ ПРОДУКТЫ
Описание
Характеристики
В коробке
Аксессуары
FAQ
Видео
Инструкции
Полезная информация

Особенности Phantom 4 Multispectral

 58bbd153f82d36c7354a1d73de1e07e3.png   a99318d5c8766e7a5afe7d796d85aa29.png  dc3497e423a51d52c0add05f35762e6e.png    c29b89b5c9e024815df80f40b86036af.png

5-полосная мультиспектральная
система обработки изображений




          Трансляция NDVI в режиме
       реального времени

  Модуль RTK              TimeSync

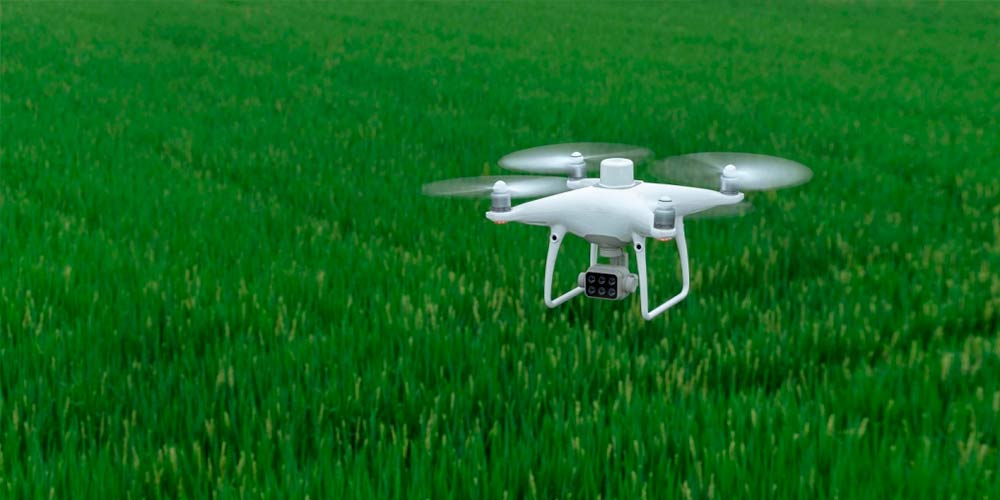

Интеллектуальные технологии для контроля растений

С помощью DJI Phantom 4 Multispectral легко собирать данные о состоянии растений.

Высокоточный дрон с интегрированной мультиспектральной системой обработки изображений специально разработан для сельскохозяйственных операций и мониторинга окружающей среды.

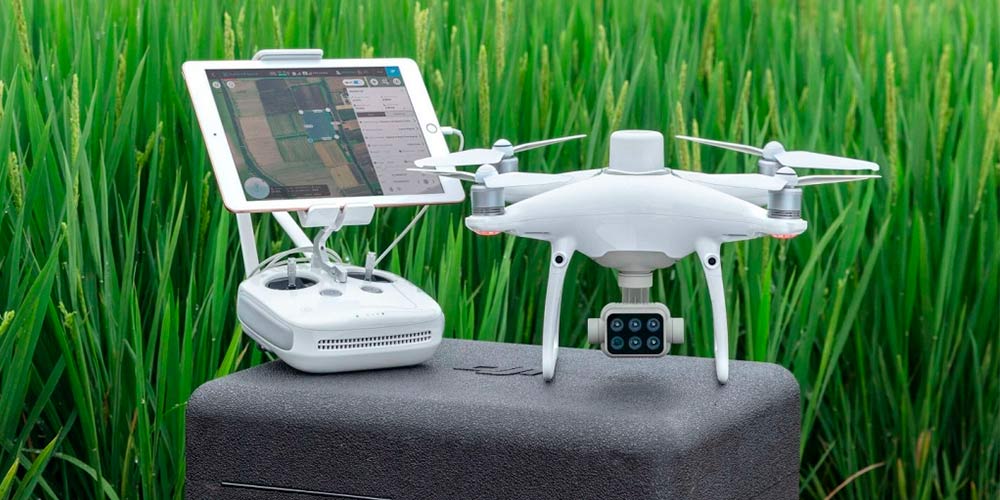

Мгновенное получение информации о здоровье растений

Квадрокоптер DJI Phantom 4 Multispectral получает и обрабатывает данные с 6 разных датчиков, чтобы определить состояние здоровья сельскохозяйственных культур в разных масштабах - от отдельных растений до целых угодий. Дрон делает анализ ситуации с сорняками, наличием насекомых, а также состоянием почвы. Устройство способно обнаруживать препятствия в 5 направлениях, макс. полетное время составляет 27 минут, а дальность передачи сигнала до 7 км с помощью системы OcuSync.

Таким образом, простой и надежный комплекс DJI Phantom 4 Multispectral предлагает новые стандарты в области беспилотных летающих платформ, созданных специально для сельского хозяйства.

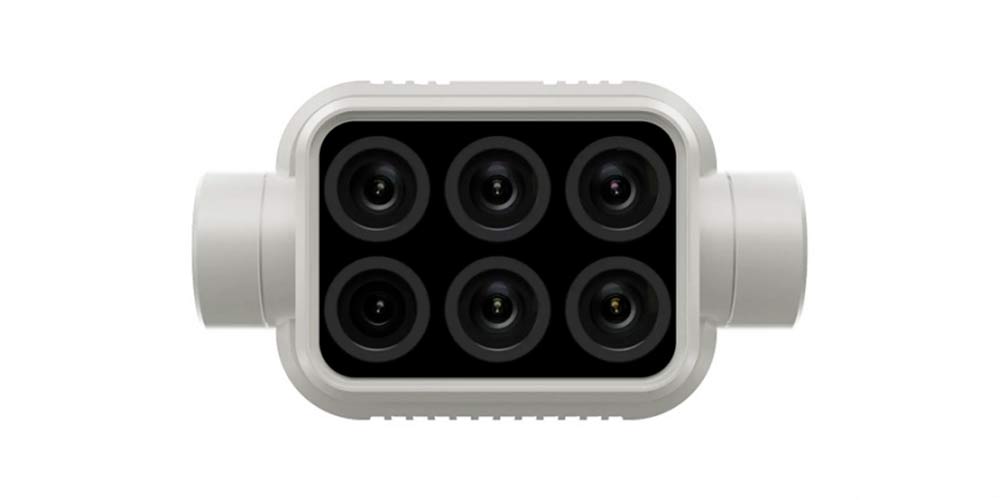

Точные мультиспектральные изображения

Встроенная система со стабилизацией съемки способна собирать и фиксировать комплексные данные без дополнительных настроек. Информация поступает в камеру RGB и 5 мультиспектральных камер со следующими каналами: синий, зеленый, красный, красный край и ближний инфракрасный. Все камеры оснащены глобальным затвором с разрешением 2 Мп и расположены на 3-осевом стабилизаторе.

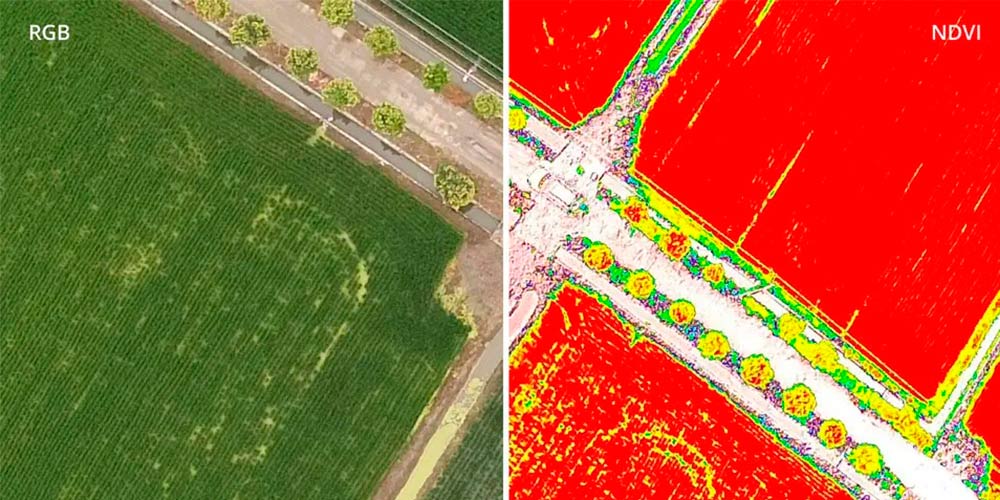

Трансляция в реальном времени в форматах RGB и NDVI

Интегрированный модуль позиционирования RTK и система TimeSync предоставляют точные данные позиционирования для каждого изображения в реальном времени. Таким образом оптимизируются фотограмметрические результаты и обеспечивается точность измерений на уровне сантиметра.

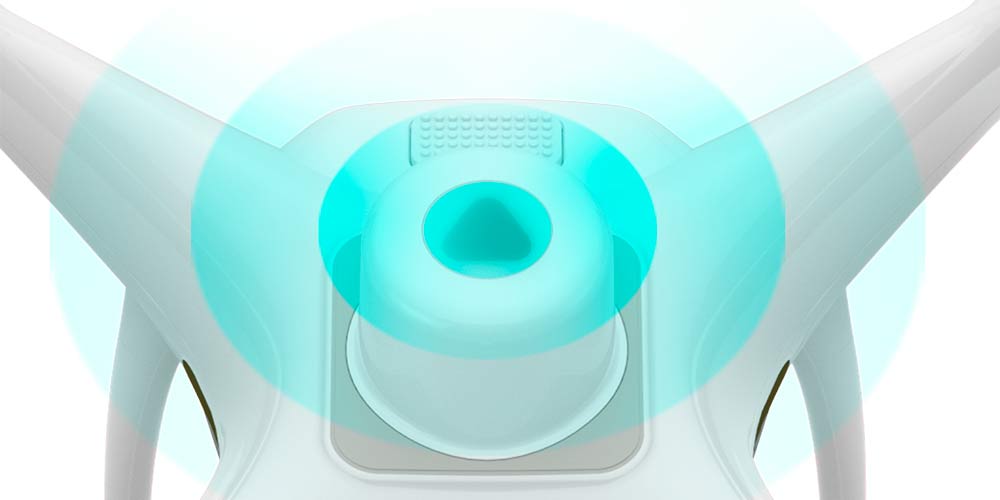

Встроенный спектральный датчик солнечного света

Встроенный спектральный датчик солнечного света в верхней части корпуса дрона улавливает солнечное излучение для гарантии максимальной точности и целостности, собранных в разное время суток данных. В сочетании с данными пост-обработки эта информация помогает получить наиболее точные результаты NDVI.


Точность данных

Интеграция с приложением DJI Ground Station Pro для планирования полета позволяет пилотам переключаться между просмотром в реальном времени RGB-видеокамеры беспилотного летательного аппарата и NDVI-выходом (Нормализованного разностного индекса растительности/Normalized Difference Vegetation Index (NDVI)) для получения мгновенной информации в полевых условиях.

 DJI-Phantom-4-Multispectral.Сантиметровая точность.jpg

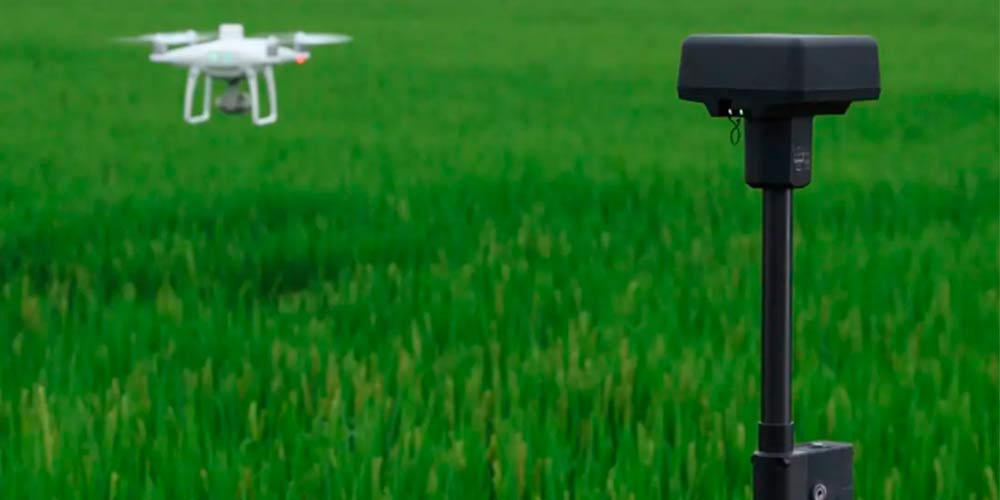

Совместимость с мобильной станцией D-RTK 2 И NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.


Эффективное решение сельскохозяйственных задач

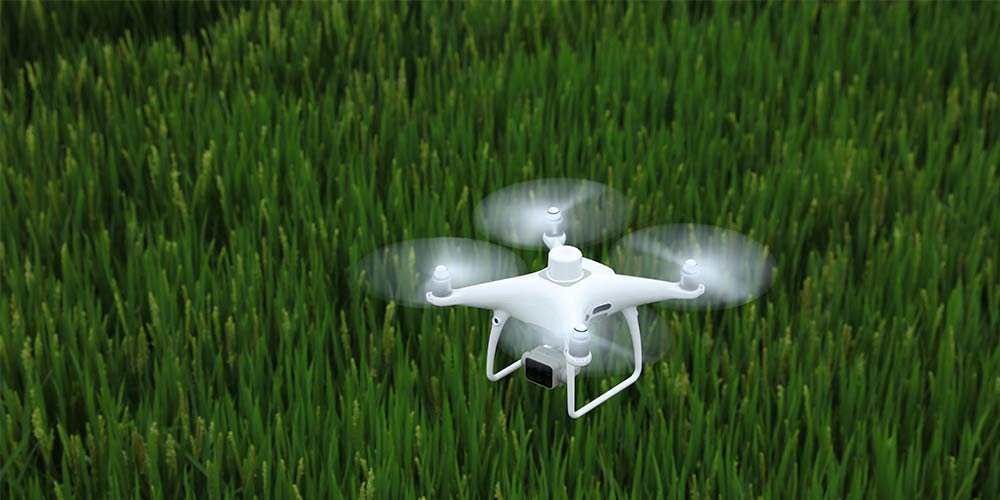

Планирование полетов

Создавать маршруты полетов, автоматизировать задачи и управлять данными полета позволяет GS Pro - приложение по планированию полетов для iOS*.

*Для работы дрона необходим планшет на платформе iOS. С другими планшетами и смартфонами данный дрон работать не будет.

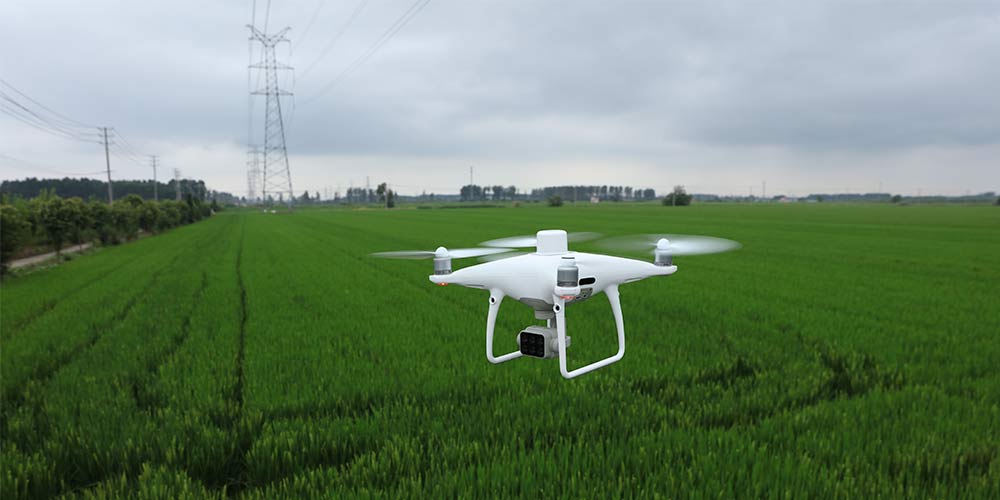

Получение данных

P4 Multispectral позволяет получать мультиспектральные снимки больших участков и обнаруживать проблемные области.

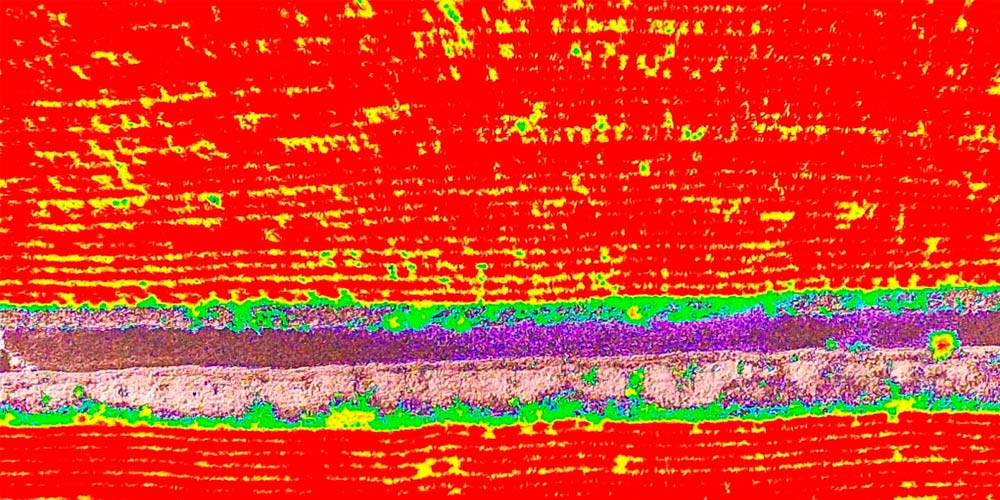

Анализ данных

Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.

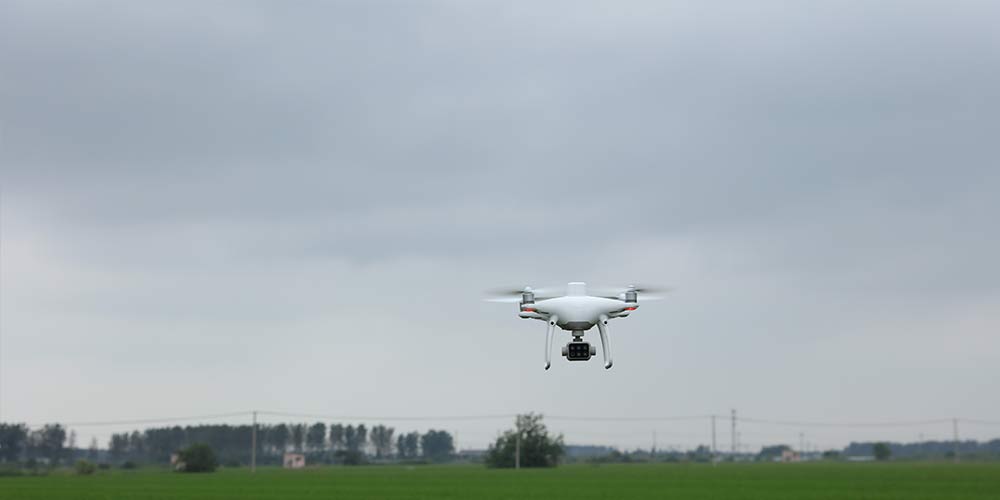

Действия в соответствии с полученными данными

Принятие решений по обработке участков в соответствии с полученными с дрона данными.


Использование

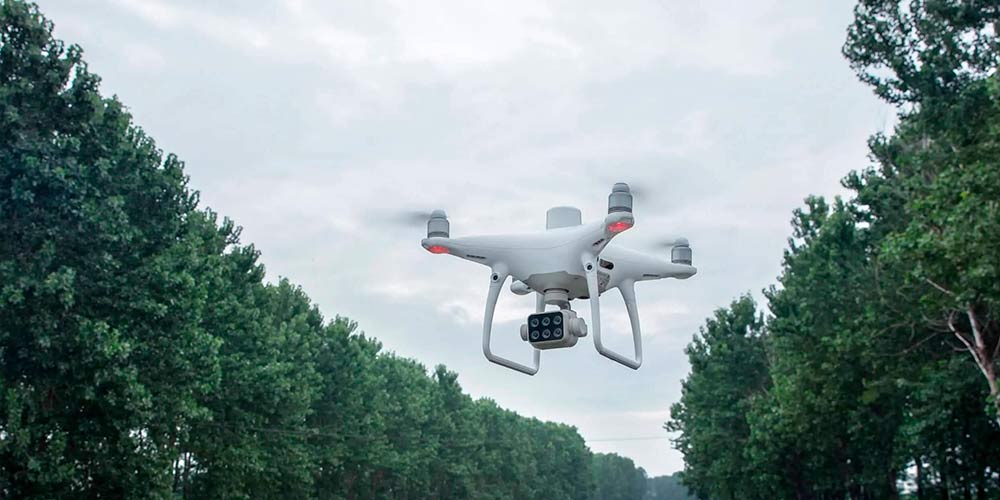

Точность сельскохозяйственных операций

Мультиспектральные камеры предоставляют данные электромагнитного спектра, которые недоступны для человеческого восприятия. Доступ к этим данным, а также к последовательно получаемым данным об индексе растительности (NDRE и NDVI), позволяет принимать верные решения, касаемые обработки культур, экономии ресурсов, регулирования стоимости и максимального увеличения урожая. Такие возможности будут полезны специалистам в сфере сельского хозяйства в ходе активного периода возделывания культур.


Контроль и мониторинг окружающей среды

Планирование осмотра растений можно осуществлять более эффективно, используя P4 Multispectral. Полученная информация с мультиспектральных камер послужит средством для контроля здоровья лесов, картографии береговых линий или прибрежной растительности, измерения биомассы, а также для защиты окружающей среды и экосистем.


Полезные ПО для квадрокоптера Phantom 4 Multispectral

ТОО "АЛСИ-АЗИЯ-СИСТЕМ" официальный представитель DJI Enterprise на территории Республики Казахстан.

Для приобретения дрона Phantom 4 Multispectral просто позвоните нашим менеджерам по телефону +7 (727) 297-10-40 или напишите на почту sales@drone.com.kz.


Назначение
Экологические исследования и мультиспектральное картографирование
Тип
Квадрокоптер
Тип подвеса \ Совместимость с камерой
Встроенная камера: Шесть 1/2.9” CMOS сенсоров: Эффективные пиксели: 2.08 МП (2.12 МП в общем); Фильтры: Синий (B): 450 нм ± 16 нм; Зеленый (G): 560 нм ± 16 нм; Красный (R): 650 нм ± 16 нм; Red edge (RE): 730 нм ± 16 нм; Near-infrared (NIR): 840 нм ± 26 нм
Установка подвеса \ Варианты размещения камер
-
Габариты в разложенном виде
-
Габариты в сложенном виде
350 мм. по диагонали
Вес (включая батареи и пропеллеры)
1391 г.
Батареи
Одна (PH4)
Емкость батареи / Вес батарей
5870 мАч / 468 г.
Время на заряд батарей
62 мин.
Максимальный взлетный вес
-
Максимальная полезная нагрузка
-
Навигация / Системы позиционирования
GNSS: GPS+BeiDou+Galileo Азия)+RTK; GNSS: GPS+GLONASS+Galileo другие регионы)+RTK
Датчики / Сенсоры
Двойной IMU; Двойной GNSS
Максимальное время полета (до)
27 мин.
Максимальная скорость (до)
P: 50 км/ч; A: 58 км/ч.
Максимальная скорость подъема - спуск (до)
6 м/с – 5 м/с
Максимальное сопротивление ветра
10 м/с
Пульт управления
SDK Пульт ДУ
Порты видео выхода
HDMI
Видео передатчик
OcuSync 2.0
Многопользовательский режим / возможности БПЛА
-
Рабочая частота
2.400 GHz to 2.483 GHz; 5.725 GHz to 5.850 GHz
Максимальное расстояние
До 7 км. (FCC) и 5 км. (CE)
Максимальная высота над уровнем моря
6000 м.
Рабочая температура
0 ºC до 40 ºC
Модель двигателя
DJI 2313S
Модель пропеллера
DJI 9450S
Обнаружение препятствий
Спереди/сзади (бинокулярные оптические датчики): 0.7-30 м; Сбоку (инфракрасный): 0.2-7 м; Вниз (VPS): 0.7-30 м.
Программы
DJI GS Pro (iOS)
Особенности
Внешняя сеть RTK или мобильная станция D-RTK v2; Просмотр каналов RGB и NDVI; 4G соединение RC <> RTK; RTK поз. точность: Гор. 1см+1ppm, Верт. 1.5 см.+1ppm; TimeSync; Центральная позиция CMOS; Данные записаны в EXIF и XMP; Интеллектуальная батарея

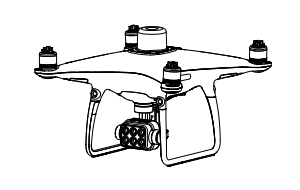

Дрон P4 Multispectral -1 шт.
Пульт управления -1 шт.

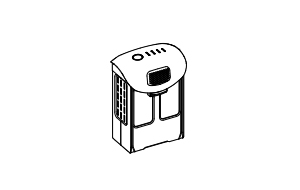

Аккумулятор Intelligent Flight Battery -2 шт.
Кабель питания -1 шт.

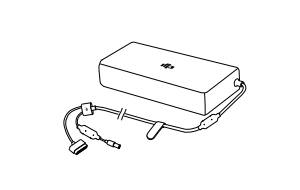

Адаптер питания -1 шт.

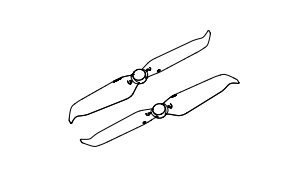

Пропеллеры (пара) -4 шт.

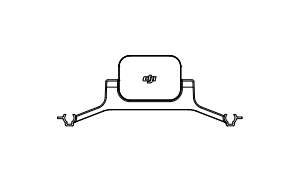

Фиксатор подвеса* -1 шт.

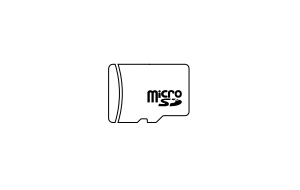

Карта Micro-SD * -1 шт.

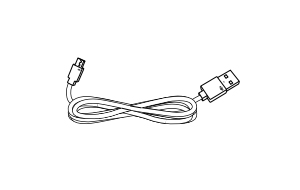

Кабель Micro-USB* -1 шт.

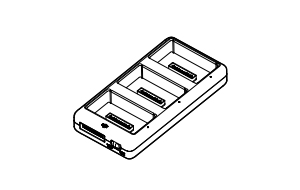

Зарядный концентратор для аккумулятора -1 шт.

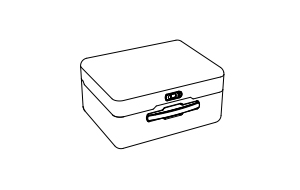

Чемоданчик* -1 шт.
Гарантия на аксессуары не распространяется -
DJI Автомобильное зарядное устройство для Phantom 4

Подробнее
DJI Защита пропеллеров для DJI Phantom 4 (Part 62)

Подробнее
DJI Концентратор хаб для заряда батарей DJI Phantom 4 (Part 8)

Подробнее
DJI Солнцезащитный козырек для планшета, Inspire 1Inspire 2Phantom 3Phantom 4

Подробнее
Адаптер пропеллеров для Phantom 4ProPro+Adv (Part 79)

Подробнее
Быстросъемные пропеллеры 9455S для Phantom 4 ProPro Plus V2.0 (Part 137)

Подробнее
Зарядное устройство без сетевого кабеля для Phantom 4 (Part 9)

Подробнее
Интеллектуальная аккумуляторная батарея для Phantom 4, 5870 мАч (Part 64)

Подробнее
Кабель для адаптера зарядки Phantom 4 100 Вт P4 Part 10

Подробнее
Кабель с разъемом Lightning для пульта ду Phantom 34, Inspire 12 (Part 23)

Подробнее
Мобильная станция DJI D-RTK 2 High Precision GNSS

Подробнее

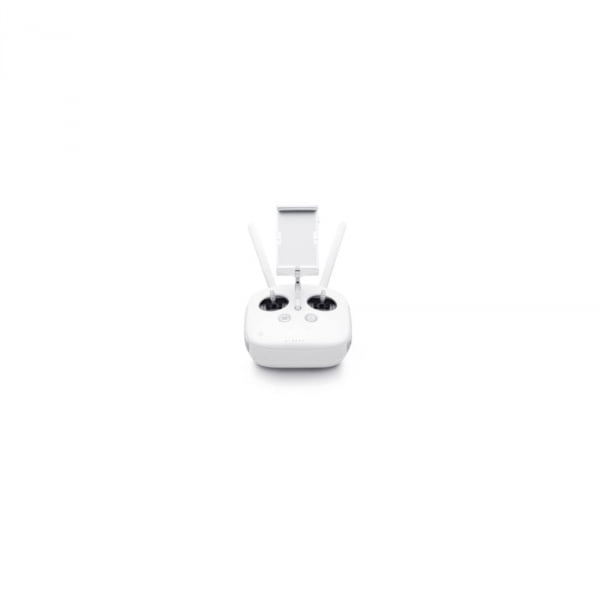

Пульт управления для Phantom 4 RTK SDK

Подробнее
Ремешок пульта ду для Phantom 4 серый (Part 50)

Подробнее
Флеш-накопитель Sandisk SDSQXA1-128G-GN6MA

Подробнее
Флеш-накопитель Sandisk SDSQXA2-064G-GN6MA

Подробнее
Флеш-накопитель SanDisk SDSQXBZ-256G-GN6MA

Подробнее
Шлейка для пульта д/у DJI Inspire 1/ Phantom 3 (PART44)

Подробнее
Продукт
1. Чем P4 Multispectral отличается от Phantom 4 RTK?
Обе платформы являются универсальными и поддерживают RTK, главное отличие заключается в камере. P4 Multispectral оснащен камерой RGB (видимого излучения), которая способна получать снимки с разрешением 2 Мп, и пятью мультиспектральными камерами для обработки изображений. Phantom 4 RTK оборудован камерой RGB с качеством снимков 20 Мп.
2. Какие пропеллеры используются на P4 Multispectral?
Малошумные пропеллеры 9455S. Поддерживаются и другие пропеллеры для дронов серии Phantom 4, но их использование отрицательно скажется на производительности.
3. Как поддерживать установленный на дрон датчик солнечного света в рабочем состоянии?
Избегайте твердых и острых предметов, чтобы не поцарапать его.
Стабилизированные камеры
1. Каковы возможности мультиспектральных камер P4 Multispectral?
Мультиспектральная система обработки изображений P4 Multispectral способна определять излучательную способность различных объектов каждой камерой и затем анализировать полученные данные для вычисления значений индекса растительности. NDVI – индекс, который характеризует уровень здоровья растений. Он используется в сельском хозяйстве и лесной промышленности. Спектральный датчик солнечного света, расположенный в верхней части дрона, балансирует свет в разное время суток и помогает увеличить точность данных для сельскохозяйственных участков.
2. Какие каналы соответствуют мультиспектральным камерам P4 Multispectral?
Синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм. Число эффективных пикселей каждый матрицы: 2,08 млн (общее число пикселей: 2,12 млн).
3. Каково фокусное расстояние каждой камеры P4 Multispectral?
Фокусное расстояние каждой камеры составляет 5,74 мм.
4. Проходят ли камеры радиометрическую калибровку?
Перед применением индекса растительности в DJI GS Pro и DJI Terra к снимкам они должны пройти радиометрическую калибровку.
5. Проходят ли камеры P4 Multispectral через процесс выравнивания положения изображения?
Да. Относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения.
6. Проходят ли матрицы камеры коррекцию искажений?
В исходных изображениях искажения не корректируются, но объектив каждой камеры проходит через этот процесс при производстве, а параметры регистрируются в каждом снимке.
7. Проходят ли камеры коррекцию виньетирования?
Эффект виньетирования сохраняется в исходных снимках, однако параметры его коррекции записываются для каждого изображения.
8. Доступна ли функция TimeSync для всех шести камер?
Да.
9. Необходимо ли использовать высокоскоростную карту памяти microSD для камер?
Да. При выборе карты памяти обратитесь к руководству пользователя.
10. Будут ли различаться результаты при использовании мультиспектральных камер и спектральных датчиков солнечного света на разных дронах?
Дроны P4M проходят стандартный процесс калибровки камеры и матрицы в соответствии с производственными стандартами DJI, что сводит к минимуму различия при получении снимков с помощью разных дронов.
11. Какие значения в пикселях сохраняются в снимках – цифровые или отражательные?
Цифровые значения.
Пульт управления
1. Какой пульт управления совместим с P4 Multispectral?
В настоящий момент P4 Multispectral совместим только с пультом управления SDK, поставляемым в комплекте с дроном.
2. Можно ли использовать пульты дронов серии Phantom 4 для управления P4 Multispectral?
Вы сможете осуществить сопряжение летательного аппарата с пультами дронов серии Phantom 4, но управление P4 Multispectral не будет возможно без совместимого пульта. Пульт управления для P4 Multispectral может использоваться с Phantom 4 RTK, но не наоборот.
Передача сигнала
1. Какова максимальная дальность передачи сигнала P4 Multispectral?
NCC/FCC: 7 км; SRRC/CE/MIC/KCC: 5 км (на открытом пространстве без помех).
2. В каком разрешении осуществляет передачу P4 Multispectral?
720p.
Аккумулятор
1. Можно ли использовать аккумулятор P4 Multispectral для Phantom 4 RTK?
Да.
2. На сколько хватает аккумулятора P4 Multispectral?
Зарядки нового аккумулятора хватает на 27 минут.
3. Сколько времени уходит на полную зарядку аккумулятора P4 Multispectral?
Около 58 минут.
Программное обеспечение
1. Как обновить программное обеспечение P4 Multispectral?
Обновить ПО можно с помощью DJI Assistant 2 для Phantom. Следуйте инструкциям в руководстве пользователя.
2. Какие приложения доступны на пульте управления для наблюдения и контроля участков?
Приложение GS Pro доступно с дроном при приобретении. Оно включает в себя возможности планирования полетов и задач.
3. Какие карты используются в приложении для P4 Multispectral?
GS Pro использует карты Apple.
4. Ограничено ли число точек маршрута для каждого полета?
Количество задач для каждого полета не ограничено, но нельзя задать более 99 точек маршрута. Если маршрут содержит более 99 точек, GS Pro автоматически распределит точки по группам, каждая из которых может содержать не более 99 точек.
5. Каков диапазон допустимой высоты и скорости полета?
Высота полета: макс.: 500 м, мин.: 1 м. Скорость полета: макс.: 15 м/с, мин.: 1 м/с.
6. Какой режим полета используется для переключения трансляции между RGB (видимое излучение) и NDVI (нормализованный относительный индекс растительности)?
Переключить трансляцию между RGB и NDVI можно в ручном режиме управления. Мы рекомендуем просмотр изображения в RGB без переключения трансляции во время полета. Снимки JPEG автоматически сохраняются в формате RGB или NDVI в зависимости от режима камеры. Как правило, программное обеспечение для картографии сторонних производителей требует снимков формата RGB для аэротриангуляции, чтобы совмещать их для получения карт NDVI.
7. Каковы рекомендуемые настройки камеры?
Для начинающих пользователей мы рекомендуем устанавливать режим съемки на «Auto» (авто), выбирая «Average Metering» (средний экспозамер) и «AE unlock» (разблокировка автоэкспозиции).
8. Поддерживает ли P4M программное обеспечение сторонних производителей?
Поддержка DJI Mobile SDK будет доступна в будущем.
9. Какие индексы растительности поддерживает DJI Terra?
NDVI, GNDVI, NDRE, LCI, OSAVI. Однако оно не оснащено калькулятором индекса растительности.
Применение
1. Для каких культур может использоваться информация, получаемая P4 Multispectral?
Данные, получаемые мультиспектральными каналами P4 Multispectral, могут использоваться для различных культур и растений. Для реконструкции таких карт индекса растительности, как NDVI или NDRE с целью контроля здоровья растений можно использовать DJI Terra или приложения сторонних производителей.
2. Можно ли проводить плановые инспекции с помощью P4 Multispectral?
Да, вы можете планировать маршруты полета и повторять их с помощью GS Pro.
3. Можно ли производить реконструкцию карт, используя программные обеспечения сторонних производителей?
Да.
4. Как вычислить высоту полета при помощи значения наземного разрешения (GSD)?
GSD для P4 Multispectral составляет (H/18,9) см/пиксель. Высоту полета можно рассчитать согласно требуемой вам точности.
5. Какова макс. площадь участка, который можно обработать за один полет?
Макс. площадь составляет около 0,47 км2 за один полет на высоте 180 м, т.е. наземное разрешение составляет около 9,52 см/пиксель.
6. Содержат ли точки маршрута информацию о высоте полета?
Информация об относительной высоте (относительно точки взлета) сохраняется в снимках, запечатленных как точки маршрута.
7. Совместим ли P4 Multispectral с базовыми станциями сторонних производителей?
Нет. Базовые станции сторонних производителей нельзя подключить к P4 Multispectral или пульту управления через радиостанцию. Однако данные могут быть доступны через сервер сети RTK при помощи модема 4G или WiFi, используя протокол NTRIP. Данные со спутника могут быть сохранены пользователями летательного аппарата для последующей обработки кинематики.
