Дрон DJI PHANTOM 4 RTK с мобильной станцией D-RTK 2 High Precision GNSS

Дрон Phantom 4 RTK - это индустриальный квадрокоптер, предназначенный для агрегации точных картографических данных. Благодаря ультрасовременному модулю RTK дрон может принимать информацию с точностью до 1 см. Данные передаются в реальном времени с наименьшей погрешностью.


СРАВНИТЬ ПРОДУКТЫ
Описание
Характеристики
В коробке
Видео
Полезная информация

Последнее слово в картографии и геодезии

Настоящие профессионалы в области картографии и геодезии по достоинству оценят этот компактный, невероятно умный и очень точный дрон. Его модуль, обеспечивает самыми лучшими данными, а также высокопроизводительная система обработки изображений наряду с другими возможностями делают его идеальным выбором для проведения геодезических и картографических работ.

Дрон Phantom 4 RTK. Применение в области картографии и геодезии

Отличительные черты Phantom 4 RTK

  • Интегрированы системы определения местоположения, это обеспечивает непрерывный полёт дрона на территориях с плохим сигналом. Система может записывать и хранить информацию с целью обработки кинематики.
  • Дрон Phantom 4 RTK оборудован технологией Time Sync, которая гарантирует устойчивое соединение между контроллером, модулем RTK и камерой дрона.
  • Технология получает точнейшие метаданные, которые отправляет на CMOS матрицу, качество которой составляет 20 МП.
  • Высокое качество снимков способно обеспечивать наземное разрешение 2.74 сантиметра со 100 метровой высоты. Данные фото и видео в HD передаются на 7 километров. Полученные данные можно просматривать в фирменном приложении GS-RTK.

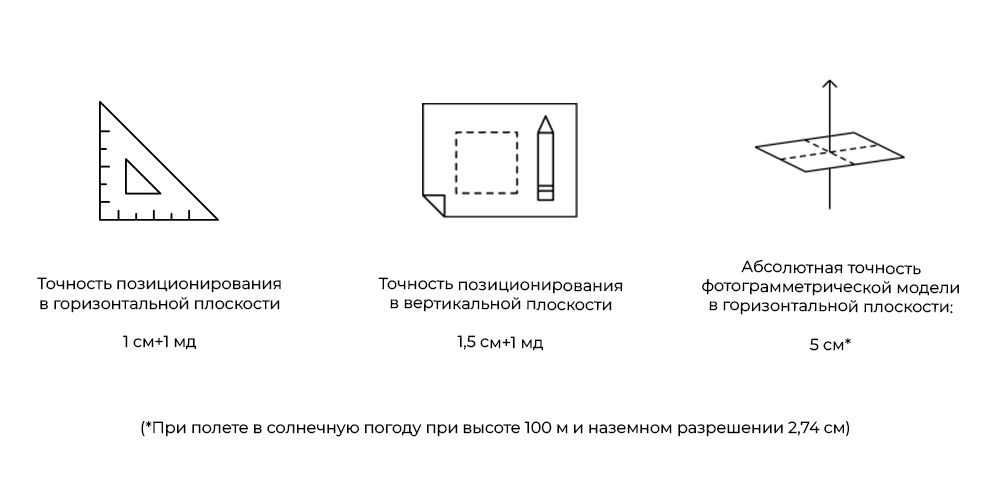

Особенности Phantom 4 RTK



Точность позиционирования в горизонтальной плоскости   Точность позиционирования в вертикальной плоскости   Абсолютная точность фотограмметрической модели в горизонтальной плоскости:

1 см+1 мд   1,5 см+1 мд   5 см*


(*При полете в солнечную погоду при высоте 100 м и наземном разрешении 2,74 см)

Картографирование с невероятной точностью

DJI постоянно совершенствует свои технологии, и появление Phantom 4 RTK стало следующим шагом в развитии подобных технологий и стандартов качества в области геодезии. Оснащение дрона помогает пользователю получить информацию, в которой точность параметров выверена до сантиметра. При этом маршрут полета дрона строится по самой оптимальной схеме.

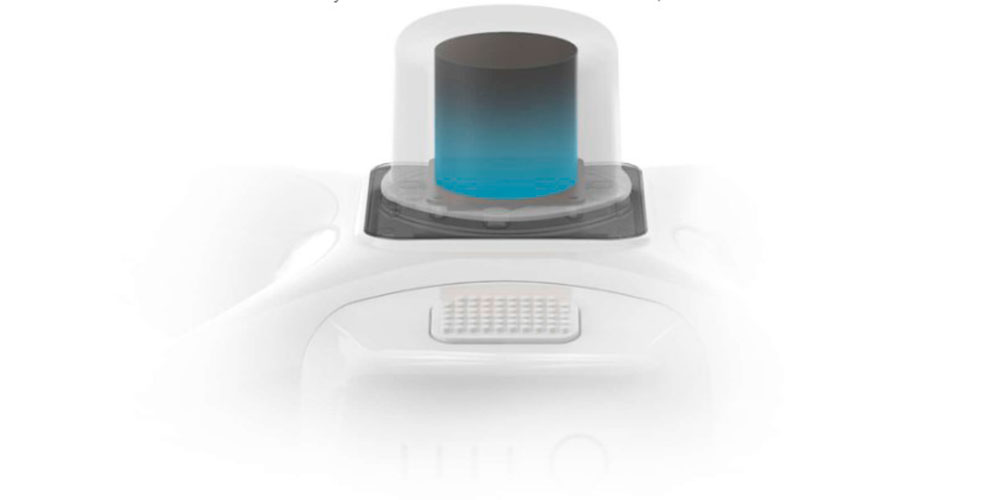

Система позиционирования с точностью до сантиметра

В Phantom 4 RTK встроен модуль RTK, благодаря чему данные предоставляются на сантиметровом уровне точности в режиме реального времени и с минимальной абсолютной погрешностью метаданных изображения. В дополнение к оптимизированной безопасности полета и точному сбору данных, Phantom 4 RTK хранит данные координат от спутников, которые будут использоваться для постобработки данных (PPK), которая может проводиться с использованием службы DJI Cloud PPK *. Применяйте Phantom 4 RTK в любом рабочем процессе с возможностью подключения к системе позиционирования мобильной станции D-RTK 2 High Precision GNSS или NTRIP (сетевая передача RTCM по Интернет-протоколу) с использованием 4G-ключа или точки доступа WiFi.

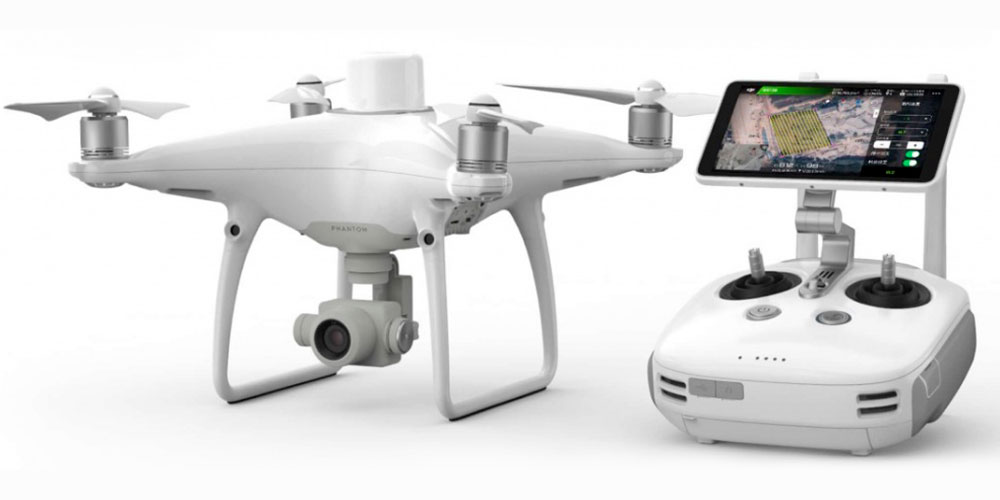

Точные данные с помощью TimeSync

DJI была создана система TimeSync для обеспечения постоянной связи между полетным контроллером, камерой и модулем RTK. TimeSync фиксирует данные позиционирования на сантиметровом уровне точности, используя снимки с точными метаданными.


Система точной обработки изображений

Благодаря 1-дюймовой матрице CMOS качество снимков достигает 20 мегапикселей. Механический затвор предотвращает размытость и смазанность снимков во время съемки, позволяя тем самым идеально выполнить задачи картографирования и сбора данных. Благодаря высокому разрешению, Phantom 4 RTK может достигать наземного разрешения (GSD) 2,74 см на высоте 100 метров. Объектив камеры каждого Phantom 4 RTK проходит процесс калибровки, чтобы данные были максимально точные.  Параметры искажения сохраняются в метаданных каждого изображения, что позволяет программному обеспечению постобработки настраиваться индивидуально для каждого пользователя.


Точность обработки изображений

Phantom 4 RTK унаследовала лучшее от предшественников: однодюймовую CMOS-матрицу с разрешением 20 Мп, позволяющую получать высококачественные кадры, механический затвор, предотвращающий появление смазанных кадров во время съемки в движении и другие преимущества. Поэтому какие бы задачи вы не решали - создание карт или просто сбор требующихся вам данных - все будет сделано идеально. В этом помогут следующие технологии:

Благодаря встроенному приложению для планирования полетов (GS RTK) и простому методу сбора данных RTK (сеть RTK или мобильная станция D-RTK 2) пилоты получают полное решение для любого процесса съемки, картографирования или проверки - прямо из коробки.

Дрон Phantom 4 RTK. Система точной обработки изображений

Приложение GS RTK

Приложение DJI GS RTK с пультом управления Remote Controller со встроенным экраном, позволяет пользователям управлять дроном в двух режимах: «Фотограмметрия» и «Полет по точкам». Благодаря встроенному экрану пилоты могут четко просматривать и планировать свои миссии на сверхъярком 5,5-дюймовом HD-дисплее. Функционал приложения позволяет не только планировать полет и управлять работой камеры, но и предупреждать пилота о неблагоприятных условиях погоды.


Система OcuSync

OcuSync позволяет обеспечить безопасное пилотирование и передачу видеоизображений на расстоянии до 7 км. Система может быть особенно полезной, если приходится работать на большой площади.


Полная совместимость с мобильной станцией D-RTK 2

Мобильная станция D-RTK 2 помогает передавать дифференциальный сигнал на коптер в режиме реального времени. Прочная конструкция мобильной станции и система передачи OcuSync позволяют получать точные данные на сантиметровом уровне с помощью Phantom 4 RTK в любых условиях.

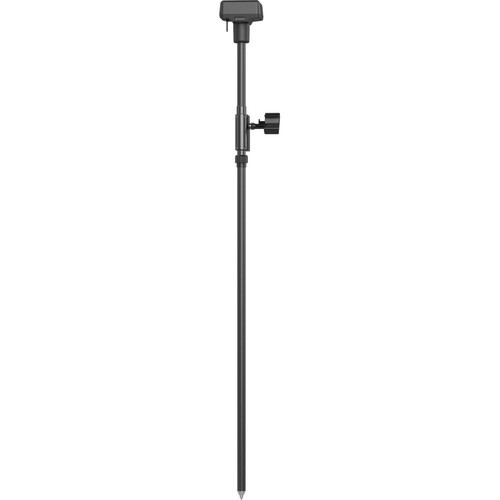

D-RTK 2 высокоточная мобильная станция GNSS

Точность и надежность

Мобильная станция D-RTK 2 представляет собой усовершенствованный высокоточный приемник GNSS, который поддерживает все основные спутниковые навигационные системы, обеспечивая относительные поправки в реальном времени, которые создают данные позиционирования на сантиметровом уровне для повышения относительной точности.


Оставайтесь на связи для любой задачи

Мобильная станция D-RTK 2 поддерживает связь через 4G, OcuSync, WiFi и LAN, обеспечивая бесперебойную и стабильную передачу данных в любом сценарии приложения. До 5 пультов дистанционного управления* можно одновременно подключить к мобильной станции D-RTK 2. Это позволяет скоординировать операции с участием нескольких дронов, что значительно повышает эффективность.

* Стандартные дистанционные контроллеры MG-1P и Phantom 4 RTK.

 Дрон Phantom 4 RTK. Бесперебойная и стабильная передача данных


Полезные ПО для квадрокоптера DJI PHANTOM 4 RTK с мобильной станцией D-RTK 2 High Precision GNSS


ТОО "АЛСИ-АЗИЯ-СИСТЕМ" официальный представитель DJI Enterprise на территории Республики Казахстан

Для приобретения дрона DJI PHANTOM 4 RTK с мобильной станцией D-RTK 2 High Precision GNSS просто позвоните нашим менеджерам по телефону +7 (727) 297-10-40 или напишите на почту sales@drone.com.

Назначение
Картография и геодезия
Тип
Квадрокоптер
Тип подвеса \ Совместимость с камерой
Встроенная камера: 1'' CMOS; Эффективные пиксели: 20 МП
Установка подвеса \ Варианты размещения камер
-
Габариты в разложенном виде
-
Габариты в сложенном виде
350 мм по диагонали
Вес (включая батареи и пропеллеры)
1391 г
Батареи
Одна (PH4)
Емкость батареи / Вес батарей
5870 мАч / 468 г
Время на заряд батарей
62 мин
Максимальный взлетный вес
-
Максимальная полезная нагрузка
-
Навигация / Системы позиционирования
GNSS: GPS+BeiDou+Galileo Азия)+RTK; GNSS: GPS+GLONASS+Galileo другие регионы)+RTK
Датчики / Сенсоры
Двойной IMU; Двойной GNSS
Максимальное время полета (до)
30 мин
Максимальная скорость (до)
S: 72 км/ч; P: 50.4 км/ч; A: 57.6 км/ч
Максимальная скорость подъема - спуск (до)
6 м/с – 5 м/с
Максимальное сопротивление ветра
10 м/с
Пульт управления
GL300N
Порты видео выхода
USB, HDMI
Видео передатчик
OcuSync 2.0
Многопользовательский режим / возможности БПЛА
Режим управления несколькими беспилотниками (до пяти)
Рабочая частота
2.400 GHz to 2.483 GHz; 5.725 GHz to 5.850 GHz
Максимальное расстояние
До 7 км (FCC) и 5 км (CE)
Максимальная высота над уровнем моря
6000 м
Рабочая температура
0 ºC до 40 ºC
Модель двигателя
DJI 2313S
Модель пропеллера
DJI 9450S
Обнаружение препятствий
Спереди/сзади (бинокулярные оптические датчики): 0.7-30 м; Сбоку (инфракрасный): 0.2-7 м; Вниз (VPS): 0.7-30 м.
Программы
DJI GS RTK (Android); DJI FlightHub (Браузер)
Особенности
Внешняя сеть RTK или мобильная станция D-RTK v2; 4G соединение RC <> RTK; RTK поз. точность: Гор. 1см+1ppm, Вер. 1.5см+1ppm; Точность построения карты: 720p в режиме реального времени или 4K PPK (без GCP)
Особенности
GSD (расстояние между пробами грунта): 100 м: 3см; 200м: 6см; TimeSync - центральная позиция CMOS; Данные записаны в EXIF и XMP; Интеллектуальная батарея; Мобильный SDK
Корпус дрона -1 шт.
Пульт дистанционного управления -1 шт.
Пара пропеллеров -4 шт.
Интеллектуальная полетная батарея -2 шт.
Кабель питания переменного тока -1 шт.
Интеллектуальная батарея пульта д/у -1 шт.
Адаптер питания переменного тока -1 шт.
Зарядный концентратор для интеллектуальной батареи -1 шт.
Зарядный концентратор для интеллектуальной полетной батареи -1 шт.
Мобильная станция -1 шт.
Штатив для мобильной станции -1 шт.
Руководства и инструкции -1 шт.
