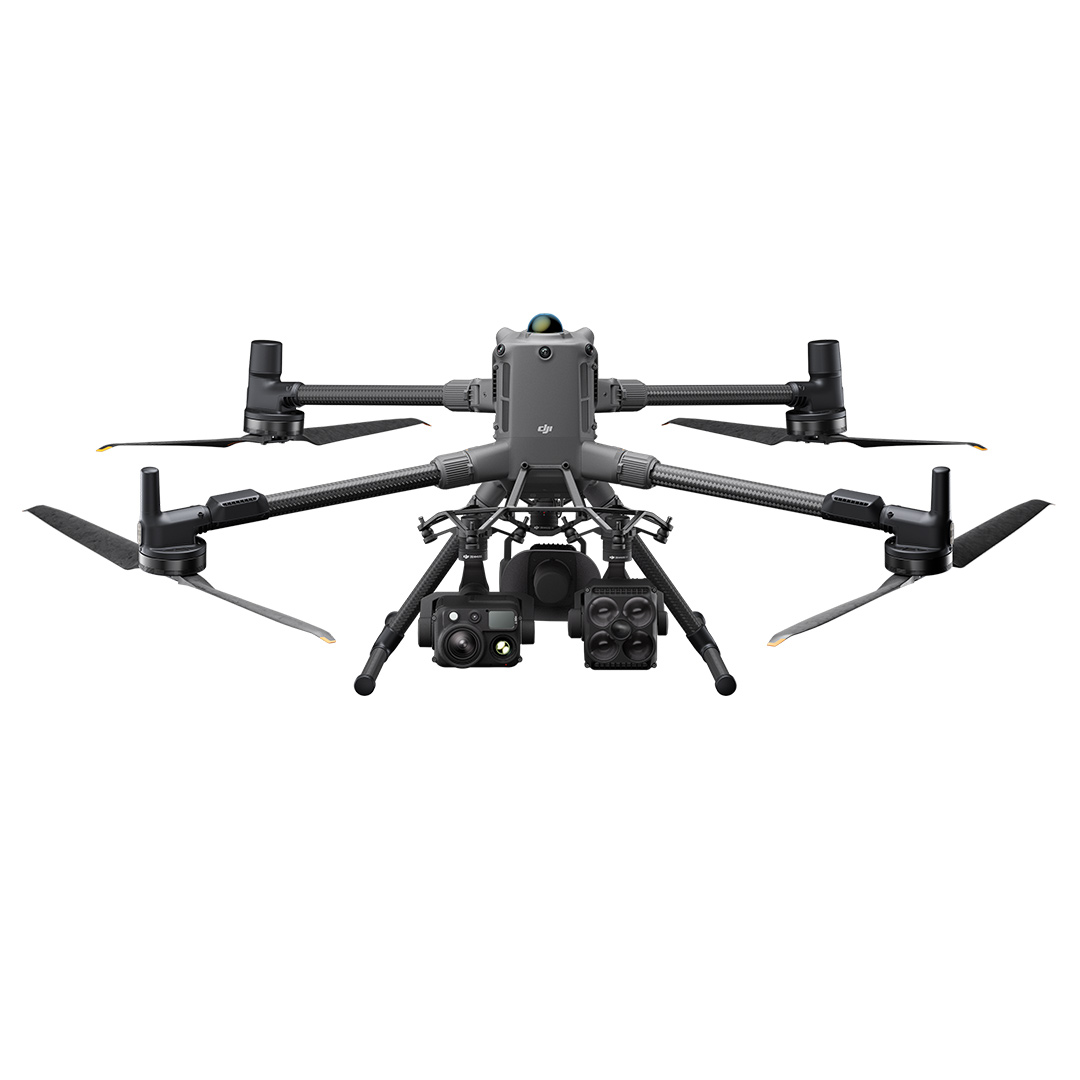

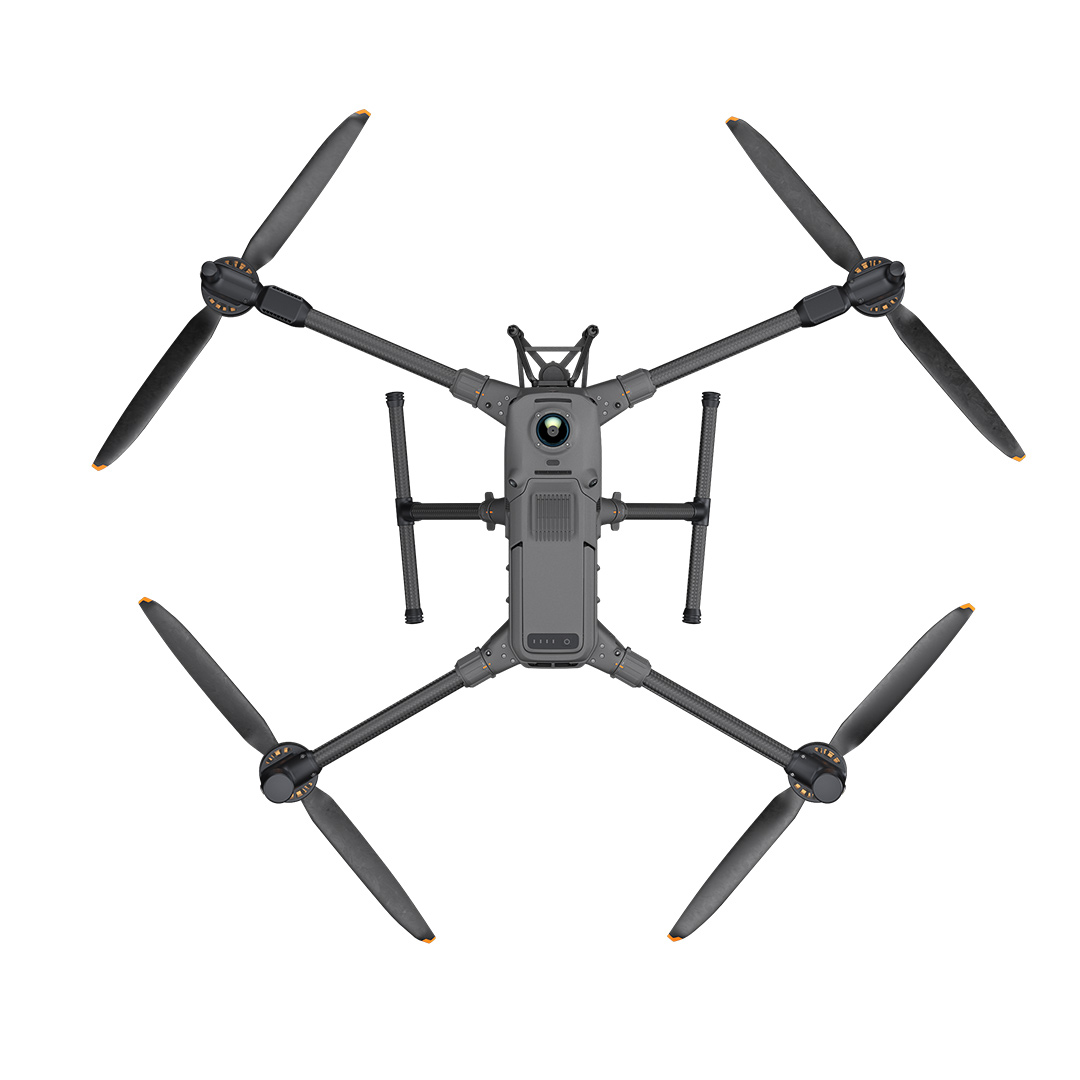

Квадрокоптер DJI Matrice 400

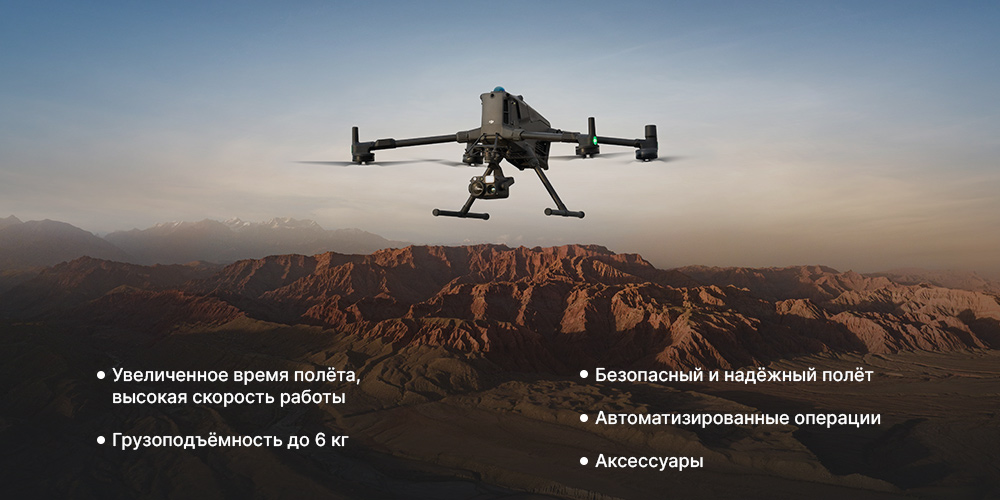

DJI Matrice 400 – большая продолжительность работы и система обнаружения препятствий на уровне линий электропередач

DJI Matrice 400, флагманская платформа для корпоративного использования, обладает впечатляющим временем полёта — до 59 минут^[1], грузоподъёмностью до 6 кг^[2] и встроенными вращающимся LiDAR-датчиком и миллиметроволновым радаром для обнаружения препятствий на уровне линий электропередачи^[3].

Поддерживается расширенная передача видеоизображения O4 Enterprise и ретрансляция видеоизображения с воздуха^[4], что обеспечивает более безопасное управление и упрощает работу. Сочетая интеллектуальное обнаружение с видимым и тепловизионным изображением, AR-проекцией, взлетом/посадкой с поверхности и передовой автоматизацией, Matrice 400 идеально подходит для выполнения задач в таких сферах как: чрезвычайные ситуации, инспекции линий электропередач, картографирование, строительство.

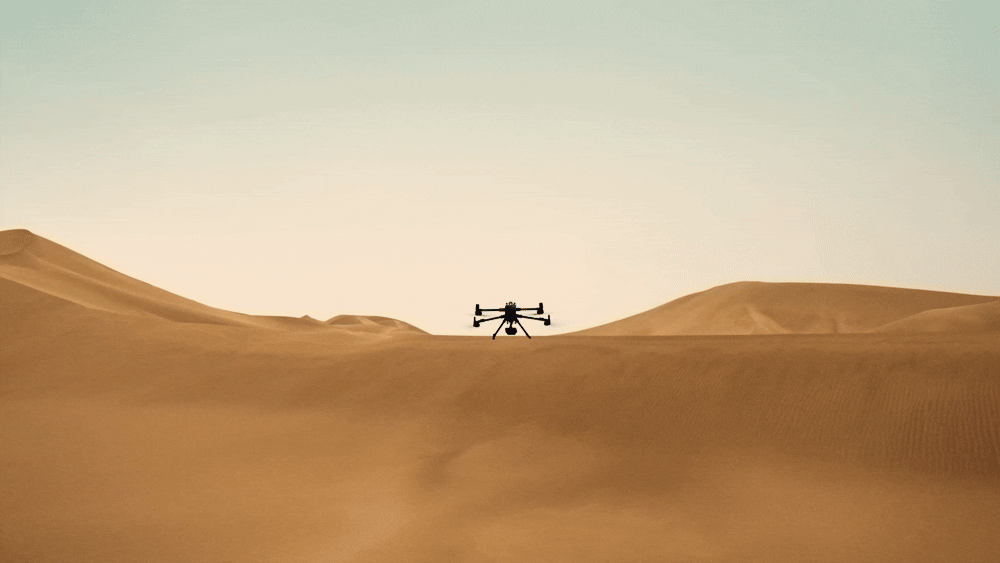

Увеличенное время полёта и скорость DJI Matrice 400

Лётные характеристики Matrice 400 составляют: до 59 минут с полезной нагрузкой и до 53 минут в режиме зависания^[6]. Эти возможности делают его надёжным инструментом для длительных и непрерывных операций, таких как поисково-спасательные работы, тушение пожаров и картографирование больших территорий.

Кроме того, дрон может обходить крупные препятствия^[3], такие как здания и горы, даже при скорости полёта до 25 м/с.

Matrice 400 – мультиплатформа для универсального применения

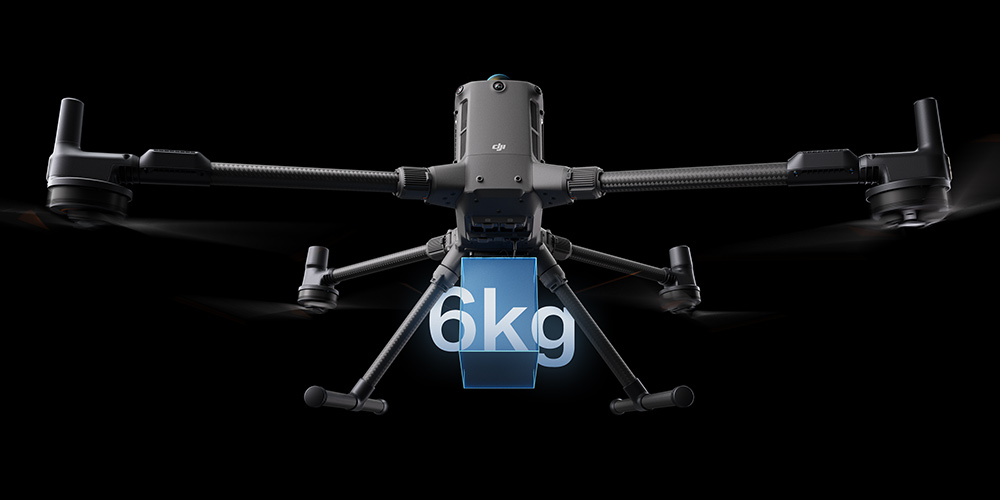

Высокая грузоподъёмность Matrice 400 позволяет легко справляться с задачами в самых разных сферах. Максимальная полезная нагрузка - 6 кг ^[2], поддерживается быстрая смена конфигураций подвеса с одной нижней подвесной камерой ^[8] на две ^[8].

Кроме того, M400 оснащён третьим разъёмом для подвеса на нижней части корпуса.
Предусмотрены 4 внешних порта E-Port V2 ^[7], что позволяет одновременно устанавливать до 7 различных модулей нагрузки.

Серия Zenmuse H30^[8]

В Zenmuse H30 и Zenmuse H30T объединены ключевые модули: широкоугольная камера, камера с зумом, тепловизионная инфракрасная камера (только у  Zenmuse H30T), лазерный дальномер и инфракрасная подсветка (NIR). Благодаря передовым интеллектуальным алгоритмам система кардинально меняет стандарты восприятия и визуализации, преодолевая ограничения как дневного, так и ночного видения.

Zenmuse L2^[8]

Zenmuse L2 объединяет лидар, высокоточную IMU систему собственной разработки, а также картографическую RGB-камеру с матрицей 4/3 CMOS. Этот модуль обеспечивает более точный, эффективный и надёжный сбор геопространственных данных при использовании с многозадачной платформой дронов DJI.

Zenmuse P1^[8]

Zenmuse P1 оснащён полнокадровым сенсором и сменными объективами с фиксированным фокусным расстоянием, установленными на стабилизированном трёхосевом подвесе. Разработан специально для фотограмметрических миссий, значительно повышая эффективность и точность съёмки.

Zenmuse S1^[8]

Zenmuse S1 — прожектор DJI, разработанный для многозадачных платформ с несколькими типами нагрузки. Благодаря технологии LEP он обеспечивает высокую яркость, дальнобойное освещение и поддерживает несколько режимов свечения. Это делает его идеальным решением для обеспечения общественной безопасности, аварийно-спасательных операций, инспекций и других задач.

Zenmuse V1^[8]

Zenmuse V1 — громкоговоритель DJI, разработанный для многозадачных платформ с несколькими типами нагрузки. Он отличается высокой громкостью, большой дальностью вещания и поддержкой нескольких режимов трансляции, что делает его идеальным для таких задач, как обеспечение общественной безопасности, аварийно-спасательные операции и пр.

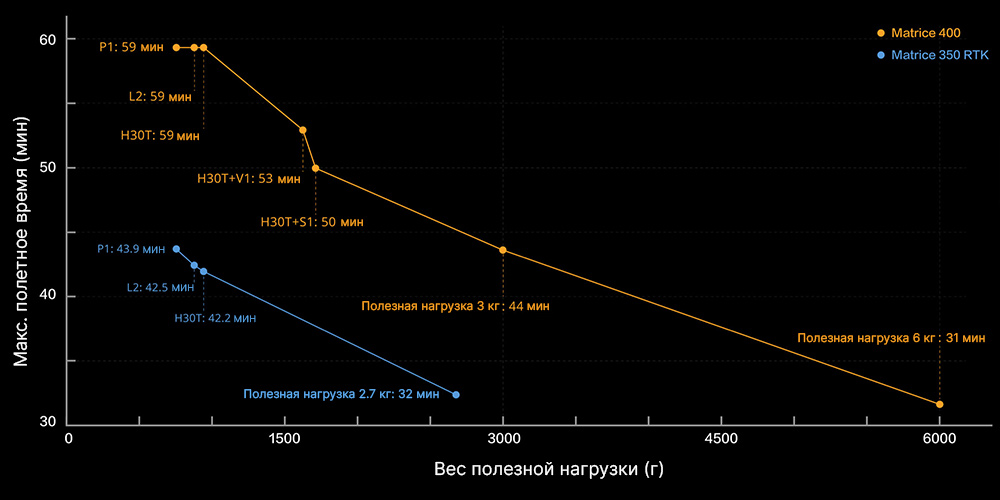

Время полёта квадрокоптера DJI Matrice 400

Оценка времени полёта Matrice 400 в зависимости от конфигурации полезной нагрузки.

Безопасный и надёжный полёт вместе с DJI Matrice 400

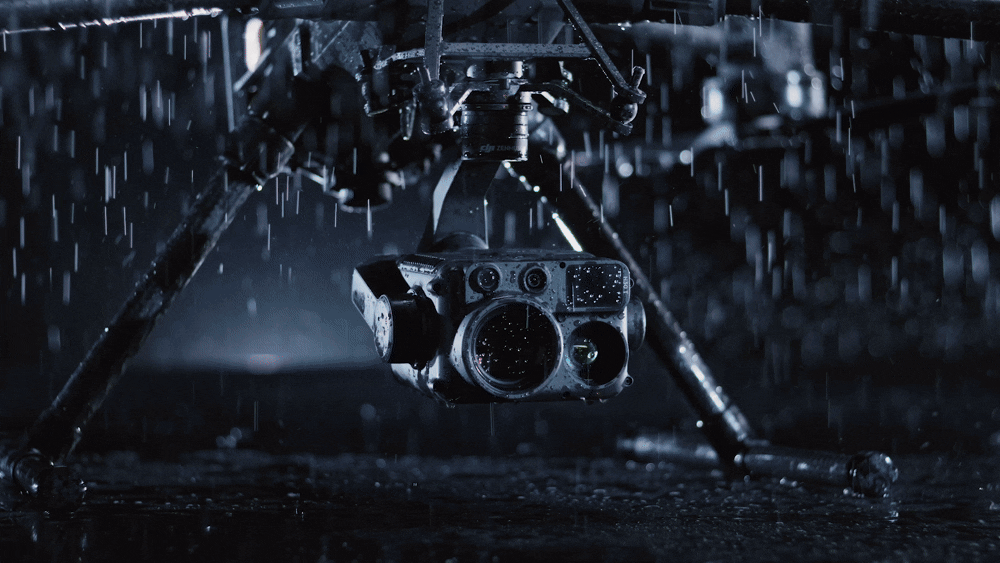

Matrice 400 имеет степень защиты IP55^[9], что позволяет ему надёжно работать даже в суровых условиях, включая сильную пыль и дождь. Он также сохраняет стабильную производительность при температуре от –20 °C до +50 °C , обеспечивая устойчивые результаты как в жару, так и в холод.

Система обнаружения препятствий квадрокоптера DJI Matrice 400

Продвинутая система обнаружения препятствий Matrice 400 объединяет вращающийся LiDAR, высокоточный миллиметроволновой радар и цветные сверхширокоугольные сенсоры с возможностью работы при слабом освещении^[13], выводя возможности распознавания объектов на новый уровень. Система способна обнаруживать незаметные препятствия, такие как высоковольтные линии электропередач в горной местности, даже в темноте^[3].

Устройство работает в условиях дождя и тумана, обнаруживая объекты вокруг себя и обеспечивая высокий уровень безопасности в сложных погодных условиях.

Надёжная видеотрансляция

Расширенная система видеопередачи O4 Enterprise

Благодаря десяти антеннам на борту дрона и системе фазированной антенной решётки с высоким коэффициентом усиления на пульте управления, система O4 Enterprise обеспечивает передачу изображения на расстояние до 40 км^[10].

Matrice 400 также поддерживает частотный диапазон sub2G^[5], а при использовании двух модемов DJI Cellular Dongle 2^[11] может автоматически переключаться на более стабильную сеть оператора, обеспечивая надёжный сигнал даже в условиях городских помех или удалённых регионов.

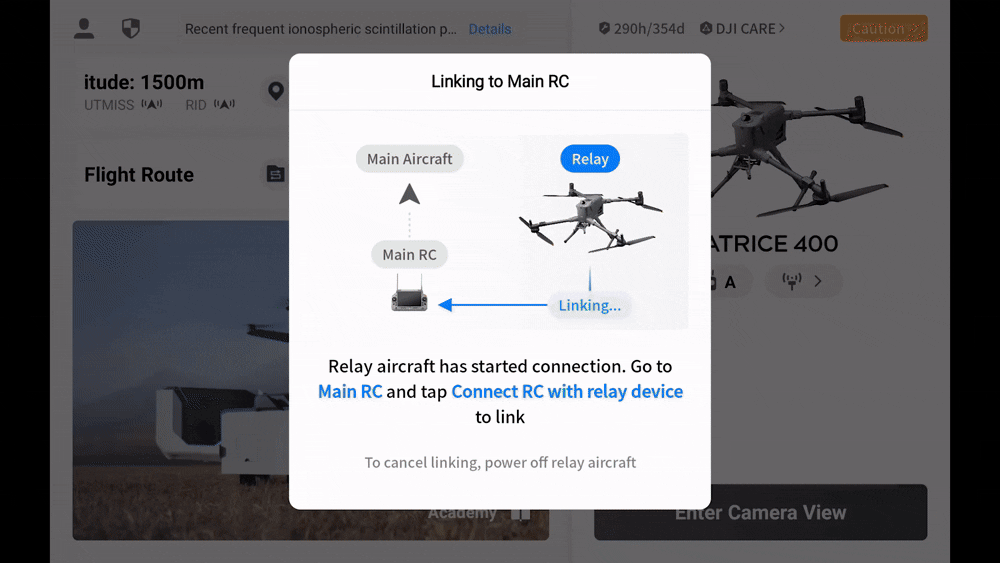

Видеоретрансляция с борта^[5]

Matrice 400 оснащён встроенным модулем видеоретрансляции. В этом режиме один дрон Matrice 400 может выступать в роли ретранслятора, находясь на большой высоте и передавая сигнал для другого Matrice 400, работающего на удалении.

Эта возможность значительно увеличивает радиус действия видеосвязи, что особенно полезно для поисково-спасательных операций и инспекций в горной местности.

Интегрированное позиционирование дрона

Благодаря всестороннему восприятию окружающей среды^[12], обеспечиваемому вращающимся LiDAR, высокоточным миллиметроволновым радаром и цветными сверхширокоугольными сенсорами с возможностью работы при слабом освещении, Matrice 400 обладает высокоточной системой позиционирования.

Он способен устойчиво летать вблизи остеклённых фасадов, лопастей ветрогенераторов, а также безопасно возвращаться от краёв зданий, подножий гор или боков мостов, даже если точка возврата не была обновлена.

Полноцветная визуальная поддержка

Четыре цветные сверхширокоугольные сенсора с высокой чувствительностью к слабому освещению обеспечивают функцию Full-Color Vision Assist^[13], повышая безопасность полёта.

Расширенные интеллектуальные возможности и эффективность

Интеллектуальное обнаружение^[14]

Matrice 400 вместе с камерой Zenmuse H30T, обладающей визуальной и тепловизионной съёмкой, обнаруживают транспортные средства, суда и людей во время поисково-спасательных операций или плановых вылетов. Поддерживается переключение между различными режимами работы, что позволяет расширять сценарии применения. Кроме того, поддерживается съёмка с высоким разрешением по сетке и мощные функции отслеживания целей.

Интеллектуальные AR-технологии

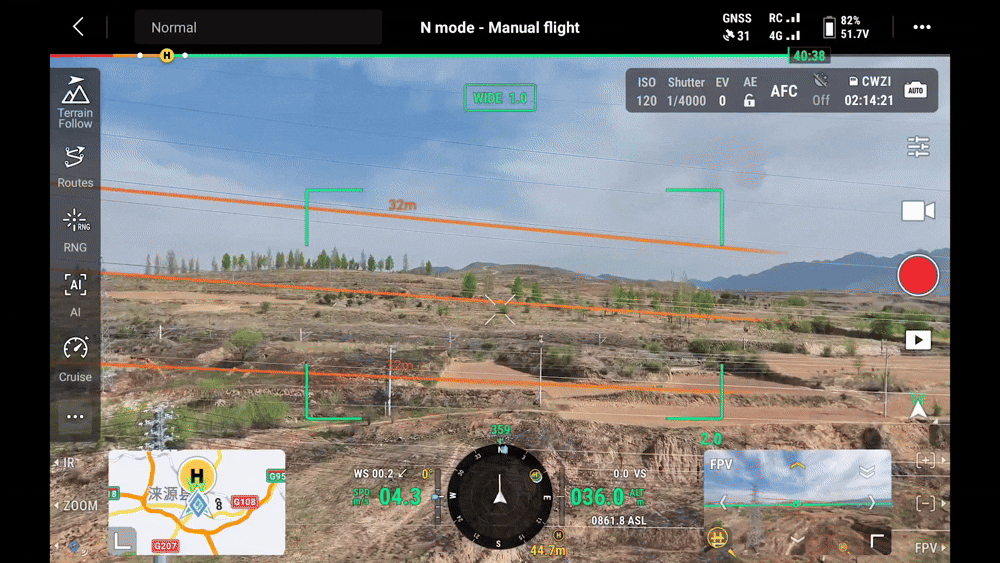

AR-проекция линий электропередач

Во время выполнения задач, таких как инспекция электросетей, система обнаружения препятствий автоматически выявляет провода, находящиеся впереди по курсу^[3] и отображает на экране пульта управления легко различимые AR-линии. Это позволяет моментально оценить окружающую обстановку и обеспечивает более безопасный полёт.

AR-проекция на карте

Во время полётов днём или ночью в городских районах, пульт дистанционного управления может в реальном времени отображать названия зданий и ориентиров, а также выделять основные дороги яркими линиями.

AR-точки маршрута полёта

Во время выполнения команд возврата домой (RTH), облёта препятствий и FlyTo доступен просмотр маршрута в реальном времени. При посадке может отображаться AR-тень дрона, что помогает оператору точно определить место приземления.

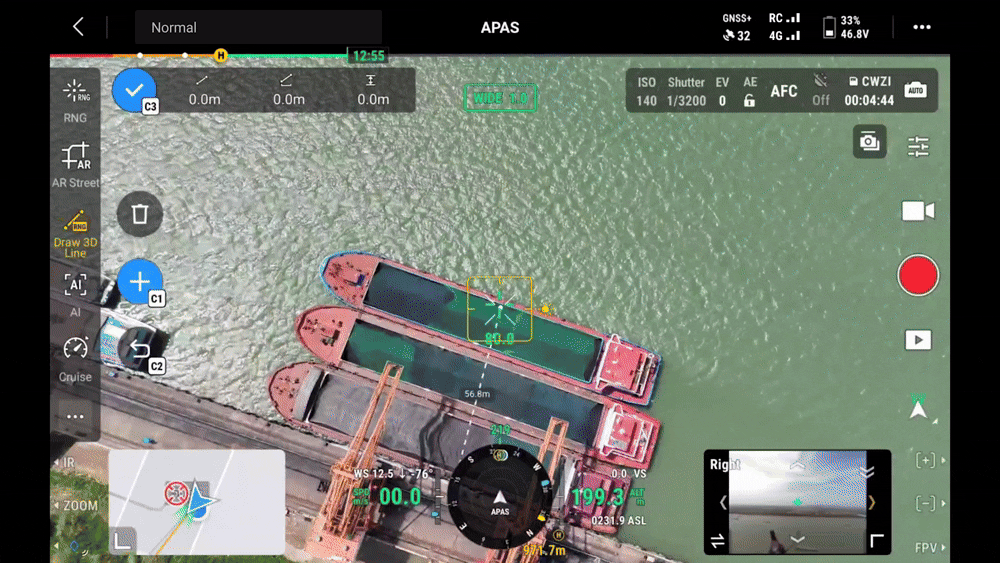

Живые аннотации

Без необходимости создания 3D-модели вы можете отмечать точки прямо на экране пульта управления, чтобы определить координаты объектов, проводить линии для измерения расстояний между несколькими точками, а также обводить области, чтобы рассчитать их площадь. Результаты измерений можно синхронизировать с DJI FlightHub 2 для повышения эффективности командной работы.

Следование рельефу местности в реальном времени

Matrice 400 поддерживает полёт с автоматическим следованием рельефу в любом горизонтальном направлении^[15]. Эта функция доступна как при ручном управлении, так и в автоматических маршрутах, обеспечивая стабильную высоту относительно поверхности земли.

Во время поисково-спасательных операций в больших масштабах объекты на экране пульта сохраняют одинаковый размер, что снижает необходимость постоянного изменения масштаба и повышает эффективность.

При картографировании функция позволяет сохранять постоянное разрешение на местности (GSD) для получения высокоточных данных.

Взлёт и посадка на судах ^[16]

Для выполнения таких операций, как морское патрулирование и инспекция ветрогенераторов, Matrice 400 оснащён функцией взлёта и посадки на суда. Квадрокоптер поддерживает взлёт с неподвижных судов и посадку на движущиеся, автоматически распознавая посадочные метки на палубе для безопасной и точной посадки.

Интеллектуальные режимы полёта

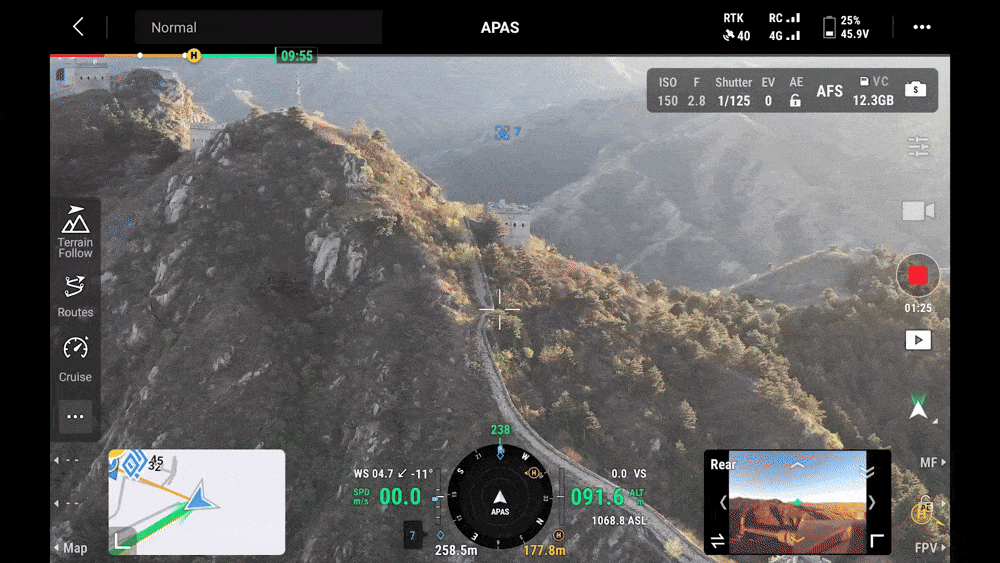

Режим Cruise

В чрезвычайных ситуациях или при ликвидации последствий стихийных бедствий дрон может автоматически корректировать траекторию и скорость полёта в зависимости от окружающей обстановки. Это позволяет ему достигать заданной точки без вмешательства оператора.

Режим FlyTo

В режиме FlyTo дрон может автоматически прокладывать маршрут и настраивать скорость полёта с учётом окружающей обстановки — например, избегая препятствий. Этот режим особенно полезен в условиях чрезвычайных ситуаций или стихийных бедствий, поскольку позволяет дрону самостоятельно добраться до указанной точки без необходимости ручного управления маршрутом.

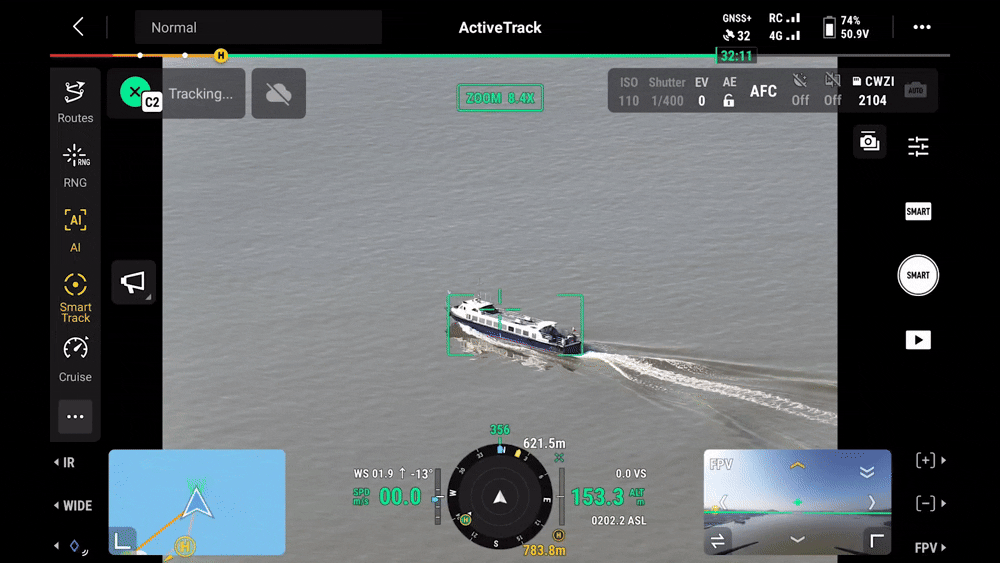

Умное отслеживание (Smart Track)

Функция Smart Track обеспечивает точное определение положения объекта и автоматическую настройку зума, позволяя легко переключаться между целями во время наблюдения. Даже если объект временно скрывается из виду (например, за деревьями или зданиями), система способна автоматически восстановить отслеживание, обеспечивая непрерывный контроль над ситуацией.

POI (Point of Interest — Точка интереса)

Режим POI позволяет дрону автоматически кружить вокруг заданной точки (например, здания), обеспечивая непрерывное наблюдение и возможность 3D-моделирования объектов. Это значительно повышает эффективность задач, связанных с фиксацией состояния объектов, мониторингом инфраструктуры и пространственным моделированием

Автоматизация операций стала более простой

Следование вдоль линии электропередачи с помощью Zenmuse L2

Квадрокоптер Matrice 400 вместе с лидаром Zenmuse L2, оснащённым лазерным дальномером, выполняют автоматический облёт линий электропередачи (высокого и низкого напряжения). Он использует вращающийся LiDAR для реального обнаружения препятствий и автоматически обходит пересекающиеся провода, обеспечивая безопасность и точность полёта даже в сложных условиях.

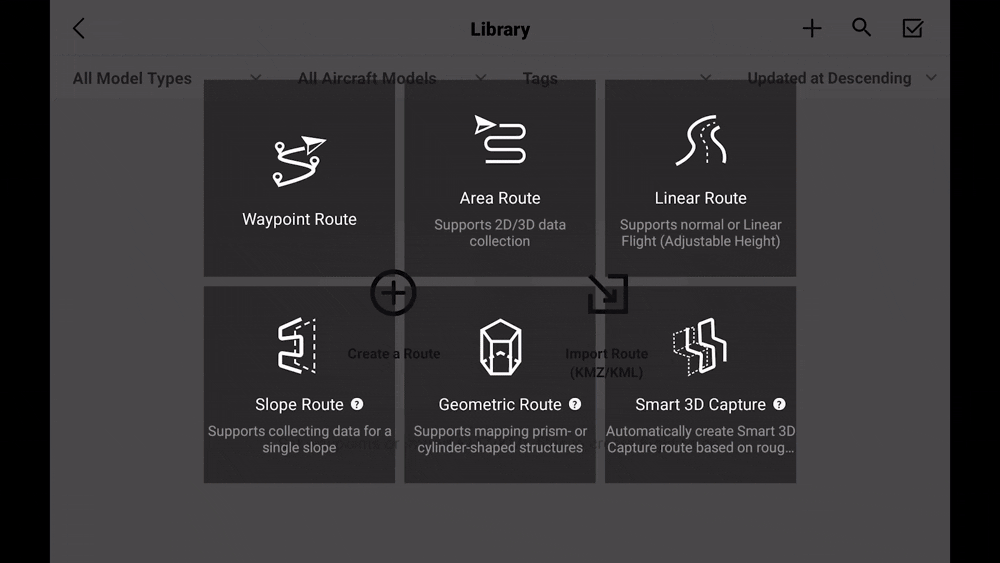

Маршрут по склону и геометрический маршрут

Matrice 400 поддерживает планирование и выполнение маршрутов по склонам и геометрическим траекториям с помощью приложений DJI Pilot 2 или DJI FlightHub 2.

Это позволяет эффективно выполнять:

• детальную аэрофотосъёмку фасадов зданий, склонов и других наклонных поверхностей,
• сбор картографических данных отдельных объектов или конструкций.

Квадрокоптер способен быстро прокладывать маршруты по рельефу или заданной геометрии, обеспечивая высокоточную и эффективную съёмку.

Аксессуары для квадрокоптера DJI Matrice 400

Пульт дистанционного управления DJI RC Plus 2 Enterprise

Усовершенствованный пульт дистанционного управления DJI RC Plus 2 Enterprise оснащён новым экраном с высокой яркостью, информация на котором остаётся хорошо видимой даже под прямыми солнечными лучами. Степень защиты составляет - IP54 и может работать в температурном диапазоне от -20° до 50° C.

Контроллер поддерживает систему видеопередачи O4 Enterprise с встроенной антенной с высоким коэффициентом усиления, обеспечивая надёжную и стабильную передачу сигнала. Поддерживается модуль sub2G и гибридная передачу через 4G, что гарантирует устойчивую трансляцию видео даже в городских высотных зонах и горных районах.

Модем DJI Cellular Dongle 2 ^[11]

Модем DJI Cellular Dongle 2 обеспечивает передачу видео по сети 4G и может работать совместно с системой видеопередачи O4 Enterprise, обеспечивая безопасные полёты в сложных условиях. Предоставляет пульту доступ к мобильной сети.

Аккумулятор TB100

В интеллектуальной полетной батарее TB100 используются высокоэффективные высокоэнергетические элементы, она может заряжаться до 400 циклов, что снижает стоимость одного полета. Кроме того, она отличается улучшенным теплоотводом и оснащена системой саморазогрева для повышения надежности.

Интеллектуальная зарядная станция для аккумуляторов BS100

Интеллектуальная зарядная станция BS100 — это универсальное решение для зарядки, хранения и транспортировки батарей. Она может последовательно заряжать до трёх батарей TB100 и двух аккумуляторов WB37. Благодаря быстрому времени зарядки — всего 45 минут ^[18] на один аккумулятор TB100 — станция обеспечивает бесперебойную работу в полётах. В бесшумном режиме уровень шума составляет всего 36 дБ ^[19].

Многофункциональная станция D-RTK 3

Многофункциональная станция D-RTK 3 может использоваться в качестве базовой станции, обеспечивая позиционирование с сантиметровой точностью для нескольких дронов одновременно. Кроме того, новый режим Rover Station, в сочетании с приложением DJI Enterprise и программным обеспечением DJI Terra, предлагает комплексное решение для высокоточной аэрофотосъёмки, обеспечивая максимальную точность при выполнении задач.

Программные обеспечения доступные для Matrice 400

DJI FlightHub 2

Специально для Matrice 400 был обновлен DJI FlightHub 2. Операторы могут дистанционно управлять положением квадрокоптера и полезной нагрузки в воздухе, выполнять удалённый взлёт, посадку и управление полётом в реальном времени (Live Flight Controls).

Поддерживается широкий спектр функций планирования маршрутов, включая маршруты по склонам, геометрические маршруты и пр.

Во время полётов с участием нескольких дронов операторы могут удалённо синхронизировать и отображать несколько прямых трансляций на экране, создавать новые, эффективные форматы интеграции воздушных и наземных операций.

DJI Terra

DJI Terra — это программное обеспечение для 3D-реконструкции, в основе которого лежит технология фотограмметрии. Оно поддерживает точную и эффективную 2D- и 3D-реконструкцию на основе данных видимого спектра, а также обработку и реконструкцию облаков точек с помощью DJI Zenmuse L2. DJI Terra идеально работает с DJI Matrice 400 и его полезными нагрузками, формируя полноценное прикладное решение для вертикальных сценариев в геодезии и картографии, инспекции линий электропередач, при экстренном реагировании, в строительстве, лесном хозяйстве.

Где купить квадрокоптер DJI Matrice 400?

ТОО "АЛСИ-АЗИЯ-СИСТЕМ официальный представитель DJI Enterprise на территории Республики Казахстан.

Для приобретения дрона Matrice 400 просто позвоните нашим менеджерам по телефону +7 (727) 390 70 15 или напишите на почту sales@drone.com.kz.

Примечания

* Всегда проверяйте и строго соблюдайте местные законы и правила перед полетами.

** Все данные на этой странице были собраны с помощью серийной модели DJI Matrice 400 в контролируемой тестовой среде. Реальные данные могут отличаться в зависимости от условий, использования и версии прошивки.

*** Все видео и фотографии на этой странице были сняты в строгом соответствии с местными законами и правилами. Демонстрационные ролики, включая дикую природу, были сняты с безопасного расстояния и используются только для справки. Пожалуйста, соблюдайте местные законы и правила и убедитесь, что летательный аппарат получил соответствующие сертификаты перед полетом.

**** Перед использованием Matrice 400 должен быть активирован через приложение DJI Pilot 2.

1. Измерения проводились при полете летательного аппарата вперед с постоянной скоростью 10 м/с в безветренную погоду на уровне моря, с использованием только H30T и при разряде батареи от 100% до 0%. Данные приведены только для справки. Фактические результаты могут отличаться в зависимости от условий, условий использования и версии встроенного программного обеспечения.

2. Грузоподъемность 6 кг измерена на третьем разъеме кардана , на уровне моря. Грузоподъемность уменьшается с увеличением высоты над уровнем моря. Подробности см. в официальном руководстве пользователя.

3. Возможность обнаружения препятствий на линиях электропередач: При непосредственном контакте с линией электропередачи (алюминиевый многожильный провод со стальным сердечником диаметром 21,6 мм) обнаружение препятствий поддерживается на скорости до 25 м/с. При наличии как линий электропередачи (21,6 мм алюминиевый многожильный провод со стальным сердечником), так и распределительных линий (12 мм алюминиевый многожильный провод со стальным сердечником) обнаружение препятствий поддерживается на скорости до 17 м/с. Эффективность обнаружения препятствий может меняться в зависимости от условий окружающей среды (например, облачность, туман, дождь или снег), а также от материала, положения и формы целевого объекта. Из-за ограничений системы безопасности летательный аппарат не может активно избегать быстро движущихся объектов; пожалуйста, выполняйте полеты в таких условиях с осторожностью. Дополнительную информацию см. в руководстве пользователя. Функция радара mmWave недоступна в некоторых странах/регионах.

4. Эта функция недоступна в странах и регионах, не поддерживающих частоту 5 ГГц. Дополнительную информацию см. в местных законах и правилах.

5. Разрешенная рабочая частота варьируется в зависимости от страны и региона. Для получения дополнительной информации обратитесь к местным законам и нормам.

6. Измерено в безветренную погоду на уровне моря, в режиме зависания летательного аппарата, только с H30T, и при разряде батареи от 100% до 0%. Данные приведены только для справки. Фактическое время использования может отличаться в зависимости от режима полета, аксессуаров и окружающей среды.

7. Порт E4 устройства E-Port V2 можно расширить до четырех портов полезной нагрузки с помощью пластины расширения E-Port Hub.

8. Продается отдельно.

9. Соблюдайте требования, указанные в инструкции по степени защиты IP55. Измерено в контролируемой среде. Степень защиты IP не является постоянной и может уменьшиться в результате износа изделия.

10. Измерено в соответствии с требованиями FCC в беспрепятственной среде с низким уровнем помех на высоте полета около 120 м. Данные приведены только для справки. Во время полета обращайте внимание на напоминания в приложении.

11. Для использования 4G Enhanced Transmission пульт дистанционного управления должен быть оснащен DJI Cellular Dongle 2 (приобретается отдельно) или подключен к Интернету через Wi-Fi. Эта услуга недоступна в некоторых странах и регионах. Для получения подробной информации обратитесь к местному дилеру.

12. Существуют определенные слепые зоны визуального и инфракрасного зондирования. На эффективность позиционирования и обнаружения препятствий могут влиять условия полета и характеристики препятствий. Пожалуйста, выполняйте полеты с осторожностью.

13. При освещенности ниже 12 люкс визуальный датчик переключается в черно-белый режим.

14. Требуется камера Zenmuse серии H30.

15. Требуется DJI Pilot 2.

16. Рекомендуется использовать эту функцию при скорости судна менее 10 узлов и скорости ветра менее 5 м/с; при других условиях соблюдайте осторожность. Рекомендуется выделить на палубе место для взлета и посадки размером 3 м × 3 м. Стандартные файлы схем точек посадки доступны на странице загрузки.

17. Следующие аксессуары совместимы с Matrice 400.

18. Время зарядки измеряется при напряжении 220 вольт.

19. Измерено в контролируемой среде. Результаты могут отличаться в зависимости от условий, фактического использования и версии прошивки.
