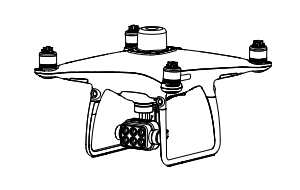

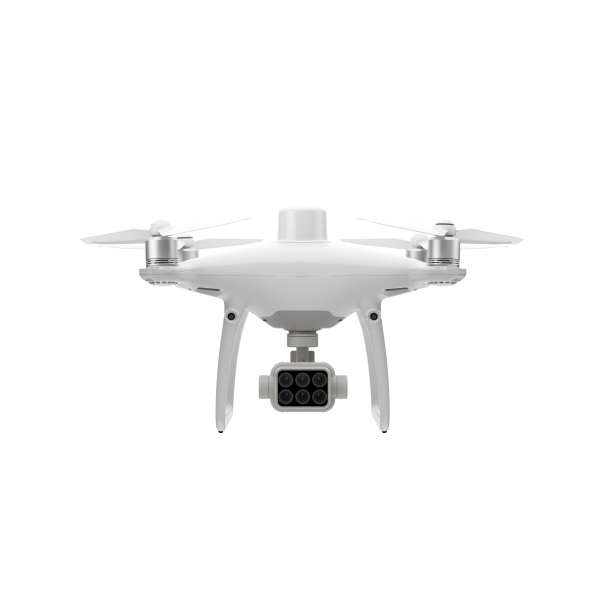

PHANTOM 4 MULTISPECTRAL

Интеллектуальные технологии для контроля растений
Комплекс DJI Phantom 4 Multispectral представляет собой полностью интегрированную беспилотную систему с генерацией мультиспектральных изображений для точного управления сельским хозяйством и окружающей средой.




ТОЧНЫЕ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ ДАННЫЕ

Беспилотная система получает и обрабатывает данные с 6 разных датчиков, чтобы определить состояние здоровья сельскохозяйственных культур в разных масштабах - от отдельных растений до целых угодий - и делает анализ ситуации с сорняками, наличием насекомых, а также состоянием почвы. Таким образом, простой и надежный комплекс DJI Phantom 4 Multispectral предлагает потенциальным пользователям новые стандарты в области беспилотных летающих платформ, созданных специально для сельского хозяйства.Устройство отличают способность обнаружения препятствий в 5 направлениях, макс. полетное время, составляющее 27 минут, и дальность передачи сигнала до 7 км с помощью системы OcuSync.


ТОЧНЫЕ МУЛЬТИСПЕКТРАЛЬНЫЕ ИЗОБРАЖЕНИЯ

Встроенная система со стабилизацией съемки способна собирать комплексные данные прямо из коробки. Весь доступ к информации, полученной с помощью 1 RGB-камеры и мультиспектрального комплекса из 5 камер, охватывающими синий, зеленый, красный, красный край и ближний инфракрасный каналы спектра (все в 2 Мп), обеспечивает съемочный комплекс с глобальным затвором и подвесом с 3-осевой стабилизацией.



ТРАНСЛЯЦИЯ В РЕАЛЬНОМ ВРЕМЕНИ В ФОРМАТАХ RGB И NDVI

Интегрированный модуль позиционирования RTK и система TimeSync предоставляют точные данные позиционирования для каждого изображения в реальном времени. Таким образом оптимизируются фотограмметрические результаты и обеспечивается точность измерений на уровне сантиметра.




ВСТРОЕННЫЙ СПЕКТРАЛЬНЫЙ ДАТЧИК СОЛНЕЧНОГО СВЕТА

Встроенный спектральный датчик солнечного света в верхней части корпуса дрона улавливает солнечное излучение для гарантии максимальной точности и целостности собранных в разное время суток данных. В сочетании с данными пост-обработки эта информация помогает получить наиболее точные результаты NDVI.


ТОЧНОСТЬ ДАННЫХ

Тесная интеграция с приложением DJI Ground Station Pro для планирования полета позволяет пилотам переключаться между просмотром в реальном времени RGB-видеокамеры беспилотного летательного аппарата и NDVI-выходом (Нормализованного разностного индекса растительности/Normalized Difference Vegetation Index (NDVI)) для получения мгновенной информации в полевых условиях.

СОВМЕСТИМОСТЬ С МОБИЛЬНОЙ СТАНЦИЕЙ D-RTK 2 И NTRIP

Точность позиционирования RTK можно увеличить без подключения к Интернету при работе P4 Multispectral с мобильной станцией D-RTK 2, используя протокол NTRIP (сетевая передача RTCM через Интернет) и модем 4G или точку доступа WiFi. Система способна хранить полученные со спутника данные для последующей обработки кинематики.


ЭФФЕКТИВНОЕ РЕШЕНИЕ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЗАДАЧ


ПЛАНИРОВАНИЕ ПОЛЕТОВ

Создавать маршруты полетов, автоматизировать задачи и управлять данными полета позволяет GS Pro - ведущее приложение по планированию полетов для iOS*.
*Для работы дрона необходим планшет на платформе iOS. С другими планшетами и смартфонами данный дрон работать не будет.




ПОЛУЧЕНИЕ ДАННЫХ

P4 Multispectral позволяет получать мультиспектральные снимки больших участков и обнаруживать проблемные области.



АНАЛИЗ ДАННЫХ

Легкий доступ и обработка данных аэросъемки путем применения отдельных показателей для каждого вида растений, а также параметров для получения желаемых результатов по здоровью культур.


ДЕЙСТВИЯ В СООТВЕТСТВИИ С ПОЛУЧЕННЫМИ ДАННЫМИ

Принятие решений по обработке участков в соответствии с полученными с дрона данными.


ИСПОЛЬЗОВАНИЕ

ТОЧНОСТЬ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ОПЕРАЦИЙ

Мультиспектральные камеры предоставляют данные электромагнитного спектра, которые недоступны для человеческого восприятия. Доступ к этим данным, а так же к последовательно получаемым данным об индексе растительности (NDRE и NDVI), позволяет принимать верные решения, касаемые обработки культур, экономии ресурсов, регулирования стоимости и максимального увеличения урожая. Такие возможности будут полезны специалистам в сфере сельского хозяйства в ходе активного периода возделывания культур.


КОНТРОЛЬ И МОНИТОРИНГ ОКРУЖАЮЩЕЙ СРЕДЫ

Планирование осмотра растений можно осуществлять более эффективно используя P4 Multispectral. Полученная информация с мультиспектральных камер послужит средством для контроля здоровья лесов, картографии береговых линий или прибрежной растительности, измерения биомассы а также для защиты окружающей среды и экосистем.


Назначение
Экологические исследования и мультиспектральное картографирование
Тип
Квадрокоптер
Тип подвеса \ Совместимость с камерой
Встроенная камера: Шесть 1/2.9” CMOS сенсоров: Эффективные пиксели: 2.08 МП (2.12 МП в общем); Фильтры: Синий (B): 450 нм ± 16 нм; Зеленый (G): 560 нм ± 16 нм; Красный (R): 650 нм ± 16 нм; Red edge (RE): 730 нм ± 16 нм; Near-infrared (NIR): 840 нм ± 26 нм
Установка подвеса \ Варианты размещения камер
-
Габариты в разложенном виде
-
Габариты в сложенном виде
350 мм. по диагонали
Вес (включая батареи и пропеллеры)
1391 г.
Батареи
Одна (PH4)
Емкость батареи / Вес батарей
5870 мАч / 468 г.
Время на заряд батарей
62 мин.
Максимальный взлетный вес
-
Максимальная полезная нагрузка
-
Навигация / Системы позиционирования
GNSS: GPS+BeiDou+Galileo Азия)+RTK; GNSS: GPS+GLONASS+Galileo другие регионы)+RTK
Датчики / Сенсоры
Двойной IMU; Двойной GNSS
Максимальное время полета (до)
27 мин.
Максимальная скорость (до)
P: 50 км/ч; A: 58 км/ч.
Максимальная скорость подъема - спуск (до)
6 м/с – 5 м/с
Максимальное сопротивление ветра
10 м/с
Пульт управления
SDK Пульт ДУ
Порты видео выхода
HDMI
Видео передатчик
OcuSync 2.0
Многопользовательский режим / возможности БПЛА
-
Рабочая частота
2.400 GHz to 2.483 GHz; 5.725 GHz to 5.850 GHz
Максимальное расстояние
До 7 км. (FCC) и 5 км. (CE)
Максимальная высота над уровнем моря
6000 м.
Рабочая температура
0 ºC до 40 ºC
Модель двигателя
DJI 2313S
Модель пропеллера
DJI 9450S
Обнаружение препятствий
Спереди/сзади (бинокулярные оптические датчики): 0.7-30 м; Сбоку (инфракрасный): 0.2-7 м; Вниз (VPS): 0.7-30 м.
Программы
DJI GS Pro (iOS)
Особенности
Внешняя сеть RTK или мобильная станция D-RTK v2; Просмотр каналов RGB и NDVI; 4G соединение RC <> RTK; RTK поз. точность: Гор. 1см+1ppm, Верт. 1.5 см.+1ppm; TimeSync; Центральная позиция CMOS; Данные записаны в EXIF и XMP; Интеллектуальная батарея
Квадрокоптер Phantom 4 Pro V2.0 -1 шт.
Пульт управления -1 шт.
Аккумулятор Intelligent Flight Battery -2 шт.
Кабель питания -1 шт.
Адаптер питания -1 шт.
Пропеллеры (пара) -4 шт.
Фиксатор подвеса* -1 шт.
Карта Micro-SD * -1 шт.
Кабель Micro-USB* -1 шт.
Зарядный концентратор для аккумулятора -1 шт.
Кейс -1 шт.
Гарантия на аксессуары не распространяется -
DJI Автомобильное зарядное устройство для Phantom 4

Подробнее
DJI Защита пропеллеров для DJI Phantom 4 (Part 62)

Подробнее
DJI Концентратор хаб для заряда батарей DJI Phantom 4 (Part 8)

Подробнее
DJI Солнцезащитный козырек для планшета, Inspire 1Inspire 2Phantom 3Phantom 4

Подробнее
Адаптер пропеллеров для Phantom 4ProPro+Adv (Part 79)

Подробнее
Быстросъемные пропеллеры 9455S для Phantom 4 ProPro Plus V2.0 (Part 137)

Подробнее
Зарядное устройство без сетевого кабеля для Phantom 4 (Part 9)

Подробнее
Интеллектуальная аккумуляторная батарея для Phantom 4, 5870 мАч (Part 64)

Подробнее
Кабель для адаптера зарядки Phantom 4 100 Вт P4 Part 10

Подробнее
Кабель с разъемом Lightning для пульта ду Phantom 34, Inspire 12 (Part 23)

Подробнее

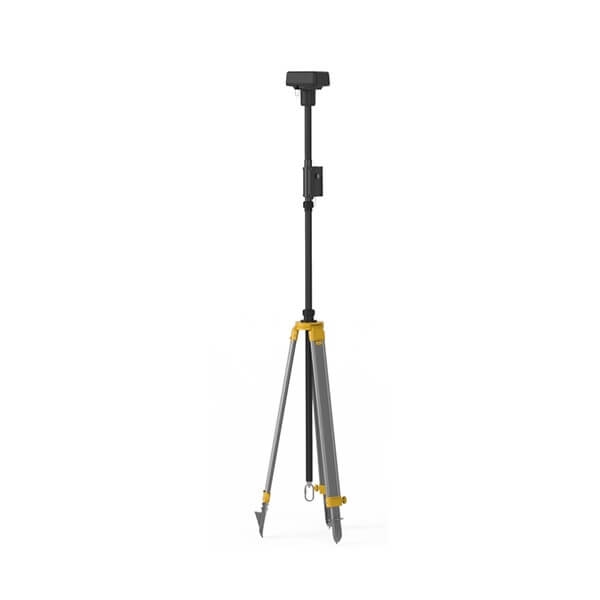

Мобильная станция DJI D-RTK 2 High Precision GNSS
